für Klima- und Lüftungstechnik

für Klima- und Lüftungstechnik

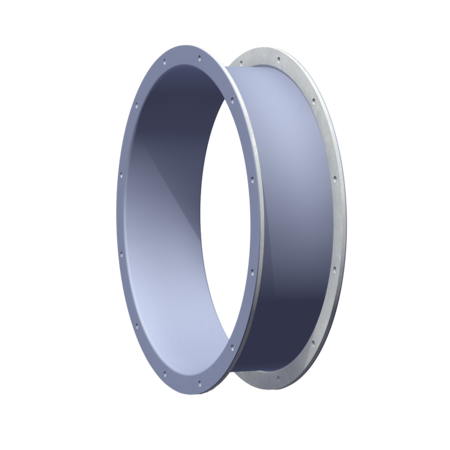

Typ LT200

Typenschlüssel
LT2 = Typ
0 = Anzahl Wellen
0 = Stützringvariante

Kompensator für Klima- und Lüftungstechnik bis 200°C

Ausführung:Gerader oder konischer Gewebekompensator aus Silicon
mit Glasgewebeeinlage und selbstdichtenden Flanschen
oder Stulpen für Schellenbefestigung
Optional mit einteiligen Hinterlegflanschen oder
Befestigungsschellen
Einbauform:Befestigung an Flansche oder mit Schellen auf
Kanalniveau
Abmessungen:Für runde, rechteckige und ovale Kanalquerschnitte
Baulänge:Nach Kundenspezifikation
Medientemperatur:

Von -60 bis +200 °C geeignet, Spitzen bis 250 °C

Druck:±15.000 Pa
Dehnungsaufnahme:Für axiale und laterale Bewegungen

Anwendung:

Kraftwerke, Müllverbrennungsanlagen, Zementwerke, Papierindustrie z. B. an Ventilatoren, in Klima- und Luftkanälen

Flansche

Ausführung:Einteilige Hinterlegflansche mit Durchgangslöchern
Flanschnormen:nach Kundenspezifikation
Werkstoffe:Kohlenstoffstahl:1.0038 (S235JRG2)
Edelstahl:1.4301 (X5CrNi18-10)
1.4571 (X6CrNiMoTi17-12-2)
Andere Werkstoffe auf Anfrage
Korrosionsschutz:Grundiert, feuerverzinkt, Sonderanstrich

Befestigungsschellen

Ausführung:

Je nach Druck und Nennweite Endlosschellenband, Schneckengewindeband, Kleinschellen oder
Gelenkbolzenschellen. Bei höheren Drücken 2 Schellen je Befestigungsseite nebeneinander

Breite:Endlosschellenband: ¾“
Schneckengewindeband: ½“
Kleinschelle: je nach Ø: 9–12 mm
Gelenkbolzenschelle: je nach Ø: 18–30 mm
Werkstoffe:Endlosschellenband mit Schraubschlaufe (Spannzange):1.7300
Schneckengewindeband mit Schneckenschraubschlaufe:1.4310
Kleinschelle Band und Gehäuse:1.4016 (Schraube Stahl verzinkt)
Gelenkbolzenschelle Band und Gehäuse:1.4016 (Schraube Stahl verzinkt)

Leitrohre

Ausführung:Zylindrisches, konisches oder Teleskop-Leitrohr
Werkstoffe:Kohlenstoffstahl:1.0038 (S235JRG2)
Edelstahl:1.4301 (X5CrNi18-10)
1.4571 (X6CrNiMoTi17-12-2)
Andere Werkstoffe auf Anfrage
Korrosionsschutz:Grundiert, feuerverzinkt, Sonderanstrich

Zubehör optional

Befestigung:
Schrauben
Muttern
Scheiben
Tellerfedern
