Angular

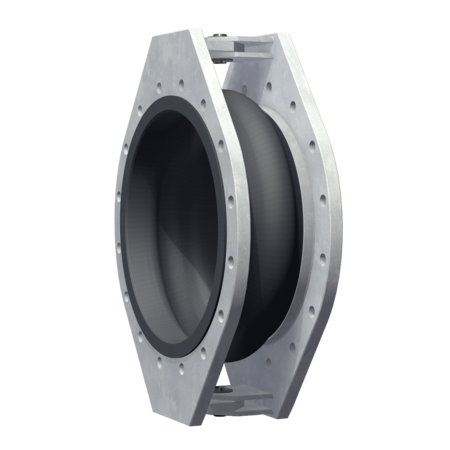

Drehbarer Flansch mit einer Welle

Drehbarer Flansch mit einer Welle
Отправить запрос
Скачать файл

Typ D110F (ohne Vakuumstützring), D111F (mit innenliegendem Vakuumstützring) und D112F (mit einvulkanisiertem Vakuumstützring) (DN20 - DN1200)

Typenschlüssel
D1 = Typ
1 = Anzahl Wellen
0 = Stützringvariante
F = Verspannungsvariante

Angularkompensator mit einer Welle

Ausführung:Strömungsgünstiger, einwelliger Gummibalg mit selbstdichtenden Gummiwülsten und ovalen Hinterlegflanschen mit Stützschulter und Gelenkverspannung
Optional mit Vakuumstützring
Nennweiten:DN 20 bis DN 1200, Zwischengrößen möglich
Baulänge:Standard LE = 130 bis 350 mm
Andere Baulängen auf Anfrage
Druck:Je nach Nennweite bis PN 25
Vakuumfest bis max. 0,8 bar absolut,
mit Vakuumstützring bis 0,05 bar absolut
Dehnungsaufnahme:Für angulare Bewegungen

Anwendung:

Kühlwassersysteme, Entsalzungs- anlagen, Trinkwasserversorgung, Anlagenbau z. B. in Rohrleitungen, an Pumpen, als Ausbaustücke, an Kondensatoren und Behältern

Gummibalg

GummiqualitätenDruckträger
bis 100°C:EPDMKühlwasser, Warmwasser, Seewasser,
Säuren, verdünnte Chlorverbindungen		Nylongewebe
Polyestergewebe
Kevlargewebe
Glasgewebe
Stahlgewebe
EPDM, mit TrinkwasserzulassungTrinkwasser
EPDM, weiß mit LebensmittelzulassungNahrungsmittel
EPDM, abriebfestAbrasive Materialien, Wasser-Sand-Förderung
EPDM, isolierendElektroanlagenbau
IIRWarmwasser, Säuren, Laugen, Gase
CSMStarke Säuren, Laugen, Chemikalien
NBRÖle, Benzin, Lösemittel, Druckluft
NBR, hell mit LebensmittelzulassungÖl-, fetthaltige Nahrungsmittel
bis 80°C:CRKühlwasser, leicht ölhaltiges Wasser, Seewasser
bis 70°C:NRAbrasive Materialien
bis 150°C:HNBRÖle, Benzin, Lösemittel, Druckluft
bis 180°C:FPMAggressive Chemikalien, Erdölderivate
bis 200°C:Silicon (Q)Luft, Seewasseratmosphäre
Silicon (Q), weiß mit LebensmittelzulassungNahrungsmittel, Medizintechnik
PTFE-Auskleidung:
Bei hoher chemischer Beanspruchung.
Einschränkung der angegebenen Dehnungsaufnahme beachten!

Flansche

Ausführung:Einteilige, ovale Hinterlegflansche mit Stützschulter, Durchgangslöchern,
Nut zur Aufnahme der Gummiwülste und Gelenkverspannung (Verspannungstyp F)
Flanschnormen:DIN, ANSI, AWWA, BS, JIS, Sondermaße ebenfalls möglich
Werkstoffe:Kohlenstoffstahl:1.0038 (S235JRG2)
1.0570 (S355J2G3)
Edelstahl:1.4301 (X5CrNi18-10)
1.4571 (X6CrNiMoTi17-12-2)
Andere Werkstoffe auf Anfrage
Korrosionsschutz:Grundiert, feuerverzinkt, Sonderanstrich

Zubehör optional

Schutzhauben:UV-Schutzhaube
Erdabdeckhaube
Flammschutzhaube
Leitrohre:Zylindrisches Leitrohr
Konisches Leitrohr
Teleskopleitrohr

Gelenkverspannung

Auslegung:Bemessung nach Auslegungsdruck (Prüfdruck)
Werkstoffe:Kohlenstoffstahl oder Edelstahl
Korrosionsschutz:Galvanisch oder feuerverzinkt

Typ D110F

Gelenkverspannung für angulare Bewegungen in einer Ebene mit Laschen und Bolzen zur Aufnahme der Reaktionskräfte bei Überdruck und Vakuum. Drehachse in der Mitte der Baulücke.

Stützringe

TYP VakuumstützringDruck
D110FOhneJe nach Nennweite bis 25 bar,
für Unterdruck bis 0,8 bar absolut
D111FVakuumstützringspirale (1.4310) bis DN 300,
Vakuumstützring ab DN 350
Medienkontakt, innen im Wellenscheitel		Je nach Nennweite bis 25 bar,
für Unterdruck bis 0,05 bar absolut
D112FKein Medienkontakt, im Wellenscheitel
des Gummibalgs einvulkanisiert ab DN 200		Je nach Nennweite bis 25 bar,
für Unterdruck bis 0,05 bar absolut
Werkstoffe
Edelstahl:1.4301 (X5CrNi18-10)
1.4539 (X1NiCrMoCu25-20-5)
1.4571 (X6CrNiMoTi17-12-2)		Andere Werkstoffe auf Anfrage
Kohlenstoffstahl:1.0570 (S355J2G3) gummiert
