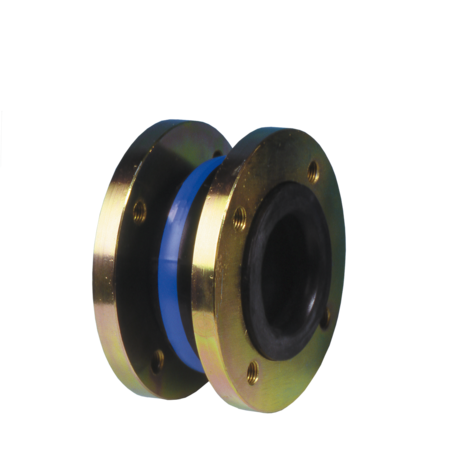

Typ 05.100 - mit Gewindelöcher in den Flanschen

Aufbau

Ein hochgewellter Kugelrollbalg mit angearbeitetem Dichtwulst (dadurch selbstdichtend ohne zusätzliche Dichtung) zur Aufnahme der drehbaren Flansche. Da sich der Balg am Flansch abstützt, sind die Flansche mit Gewindelöchern versehen. Die Schrauben müssen von der Rohrflanschseite eingesetzt werden.

Ausführungen

Lieferbar mit Flanschen (Ausführung A) und inklusive Längenbegrenzer (Ausführung B und C).

Ausführung A
Beiderseits drehbare Flansche mit eingearbeitetem Gummiwulst, daher sind zusätzliche Dichtungen nicht erforderlich.

Verfügbare Flanschmaterialien: Standard Normalstahl S235JR galvanisch verzinkt und gelb passiviert. Edelstahl 1.4301 oder 1.4501 ist auf Anfrage verfügbar.

Ausführung B und C
Da der Gummibalg ein weiches, flexibles Bauteil ist, versucht der Kompensator unter Druck durch seine Reaktionskraft (Baldquerschnittfläche x Betriebsdruck), die Leitung axial zu verschieben.
Es ist durch konstruktive Maßnahmen an der Rohrleitung (Gleitlager, Abstützung bzw. Festpunkte) oder durch Längenbegrenzer direkt am Kompensator dafür zu sorgen, dass ein Überstrecken des Balges vermieden wird.
Längenbegrenzer sind vor allem beim Einsatz der Kompensatoren zur Geräusch.- und Schwingungsdämpfung empfehlenswert.

Materialaufbau/ Betriebsdaten
