Номинальные проходы: 6, 7, 12, 19 и 32 мм
Давление: до 40 бар (в зависимости от прохода и материала)
Носители: вода, сжатый воздух, различные жидкости, топливо, смазки и масла, технические газы и т.д.
Материалы: сталь и латунь с разной обработкой поверхности; нержавеющая сталь
Особенности:

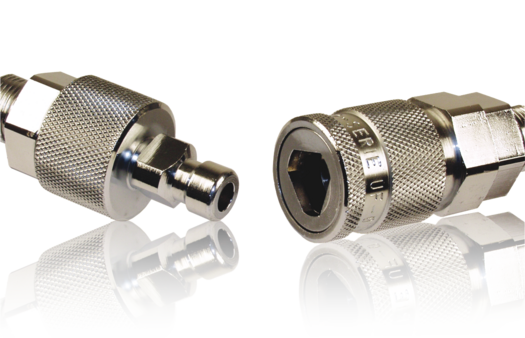

• различное исполнение розетки (мама) и ниппеля (папа)
• формы: треугольные, квадратные, круглые
• можно соединять БРС только одинаковой формы
• невозможна нежелательная замена и соединение, например, треугольной розетки и квадратного ниппеля
Номинальный проход DN | Тип | Давление [бар] | Каталог |
---|
жидкость | газ |
---|
6 | UF-006 | 40 | 30 |
|
7 | UF-007 | 40 | 25 |
|
12 | UF-012 | 30 | 20 |
|
19 | UF-019 | 30 | 20 |
|
32 | UF-032 | 30 | 10 |
|
диаграмма расхода | |
