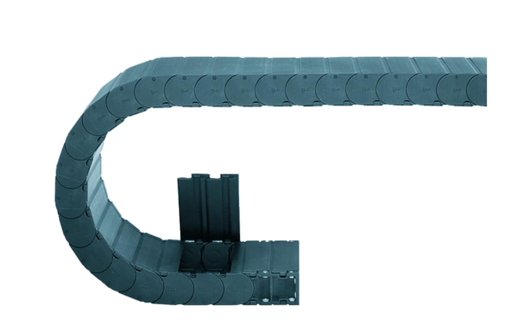

Серия R157 / R158

Серия R157 - цепь, открываемая с двух сторон по внутреннему радиусу
Серия R158 - цепь, открываемая с двух сторон по внешнему радиусу

R157	R158

Поставляемая внутренняя ширина Bi: 40 до 200 мм Поставляемый радиус изгиба R: 100 до 250 мм Шаг: 46 мм/звено = 22 звена/м
A1=подвижный конец, A2=фиксированный конец Шаг: 46 мм Звена/м: 22 Длина хода: S Длина цепи = S/2 + K

R	100	125	150	175	200	250
H	250	300	350	400	450	550
D	175	200	225	250	275	325
K	410	485	565	645	725	880

Необходимая высота HF = H + 40 мм (при весе кабелей 1 кг/м) При невозможности соблюдения этих условий просим связаться с нами.
Расчетная длина соответствует длине цепи без крепежных элементов.

Длина без поддержки
Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию R157 или 158 "E2 Закрытая цепь"если:	Не рекомендуется использовать серию R157 или 158 "E2 Закрытая цепь" если:
требуется двустороннее открывание по внутреннему радиусу необходима выгодная по цене кабельная цепь универсального применения требуется торцевая установка	требуется двустороннее открывание Система E4.1, Серия R4.32 необходим особенно тихий ход благодаря малому шагу Серия R, Серия R58

Крепежные элементы
KMA - "поворотный, длинный"	KMA - "прямой, длинный"

для использования без поддержки длинное исполнение, поворотный универсальное применение прочное соединение с закрытой цепью коррозионностойкий для больших длин перемещения без поддержки с возможностью заниженной установки для горизонтального / вертикального применения без поддержки	длинное исполнение,прямой установка на оба конца цепи коррозионностойкий установка с любой стороны для горизонтального/вертикального применения без поддержки

KMA - "поворотный, короткий"	KMA - "прямой, короткий"

для использования без поддержки короткое исполнение, поворотный универсальное применение прочное соединение с закрытой цепью для больших длин перемещения с возможностью заниженной установки коррозионностойкий для ограниченных монтажных пространств для горизонтального / вертикального применения без поддержки удобный при сборке	для горизонтального/вертикального применения без поддержки короткое исполнение, прямой установка на оба конца цепи торцевая установка перпендикулярно подвижного конца коррозионностойкий удобный при сборке
