Easy Triflex

Серия E333.32

Baureihe E333.32

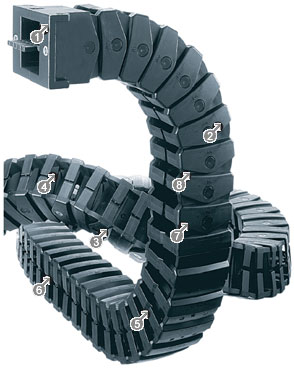

1. Разъемный крепежный элемент со встроенной гребенкой
2.Запатентованный принцип соединения звеньев
3. Комбинация разных радиусов изгиба и направлений движения

4.Возможность увеличения/уменьшения длины путем добавления/убавления звеньев
5. Легкая установка кабелей с обеих сторон, "Easy Chain®"-принцип: вдоль внутреннего и внешнего радиуса
6. Трехосное движение для машин любого вида
7. Возможно применение в роботах
8. Победитель конкурса "iF"

Длина хода: S
Шаг: 25 мм
Звеньев/м: 40(1000 мм)
Величина E: 20 мм
Ba: 50 мм
Длина цепи: S/2 + K

R075100125150200250
H3504505506508501050
D205255305355455555
K545700860102013001605
Рекомендуется использовать серию Easy Triflex® E333.32 если: Не рекомендуется использовать серию Easy Triflex® E333.32 если:
  • требуется легкая установка при очень сложных движениях
  • необходима двухсторонняя легкая установка
  • требуется для ремонта или замены имеющейся системы Triflex®
  • требуется для сложных движений в роботах
  • необходима для круговых движений при высоких нагрузках
  • требуется защита от стружки
Крепежные элементы

Вариант 1 "KMA"


Вариант 2 "фланцевый"


Вариант 3 "поворотный"
