1. Volba rozměru řetězu :
Zvolte rozměr energetického řetězu s ohledem na zástavbové rozměry a použitou náplň.
2. Volba otevřeného nebo zakrytovaného řetězu :
V případě, že potřebujete ochránit kabely nebo hadice v energetickém řetězu např. před šponami, které by mohly náplň řetězu poškodit je vhodné použít zakrytované energetické řetězy.
3. Určete hmotnost náplně :
Součtem veškeré náplně řetězu (kabely,hadice…) určíme hmotnost v kg/m.
4. Kontrola samonosné délky pojezdu :
Srovnejte hmotnost náplně s maximální nosností řetězu pro zvolenou délku pojezdu dle grafu samonosné délky určeného energetického řetězu.
 | Samonosná délka FLG bez průhybu (doporučeno) Samonosná délka FLB s přípustným průhybem Dvojnásobek hodnoty samonosné délky pak určuje maximální délku pojezdu samonosné aplikace. V případě, že hodnota samonosné délky nevyhovuje Vámi vybranému řetězu, doporučujeme použít větší a stabilnější řetěz, nebo Vám případně navrhneme kluznou aplikaci energetického řetězu.
|
5. Určete poloměr ohybu :
Poloměr ohybu R[mm] se určuje s ohledem na průměr kabelu ( Většinou se udává jako násobek vnějšího průměru vložených kabelů a hadic).
6. Výpočet délky energetického řetězu :

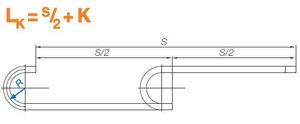

 | Pokud je pevný konec energetického řetězu umístěn ve středu pojezdové dráhy, vypočte se délka řetězu Lk jako součet poloviny délky pojezdu a potřebného navýšení K, které respektuje poloměr ohybu (Hodnotu „K“ získáte z tabulek uvedených v katalogu.) Umístění pevného konce do středu pojezdové dráhy je cenově nejpříznivějším řešením, protože délka řetězu i vložené náplně je nejmenší. |
7. Zvolte si vnitřní dělení :
S umístěním a správným rozložením kabelů a hadic Vám pomůže náš konfigurátor vnitřního dělení.
8. Dodatečná kritéria :
Dále můžete určit parametry jako jsou barva, nehořlavost, redukce hluku, Ex provedení atd.
9. Vygenerujte si 3D model vybraného řetězu :
Potřebujete zanést vybraný energetický řetěz do Vašeho projektu? Není nic jednoduššího než si rychle a snadno vygenerovat 3D model energetického řetězu v různých formátech přímo zde : igus® CAD
10. Kontaktujte nás :
Jindřich Kollár
product manager
tel.: 416 711 341
mob.: 602 424 057
kollar@hennlich.cz
Energetické řetězy můžete také vybírat pomocí online konfigurátoru : igus® Vyhledávač produktů pro e.chains® s montážními konzolemi a dělicími příčkami.
