Кабели для роботов

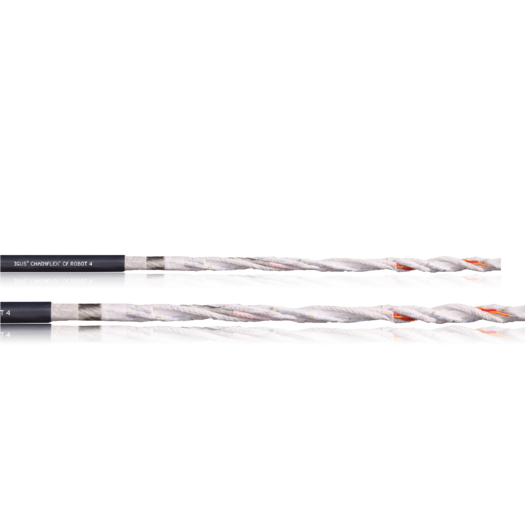

CF ROBOT4

CF ROBOT4

Измерительный кабель PUR, гибкий, Chainflex® CFROBOT4



  • для нагрузок скручивания
  • внешняя изоляция PUR
  • экранированный
  • стойкий к маслам и хладагентам
  • трудновоспламеняющийся
  • стойкий к гидролизу и микробам

1. Смесь PUR, экструдированная под давлением
2. Чрезвычайно стойкое при скручивании медное экранирование
3. Чрезвычайно стойкое при скручивании медное экранирование
4. Провода скручены с демпфирующими элементами
5. Специальный проводник, стойкий к изгибам

Типичные области применения

  • для максимальных нагрузок при вращательных движениях
  • практически неограниченная стойкость к маслам
  • использование внутри и снаружи помещения, стойкость к UV-излучению
  • специально для роботов и перемещений в трех измерениях
  • роботы, манипуляторы
Температурный режим (подвижная установка) от -25 °C до +80 °C, минимальный радиус изгиба при скручивании 10 x d
Температурный режим (фиксированная установка)от -40 °C до +80 °C, минимальный радиус изгиба 4 x d
Максимальная скорость при скручивании10 м/с²
Максимальное ускорение10 м/с²

 Перемещение

Роботы и перемещения в трех измерениях, класс 1

Скручивание±180°, при длине кабеля 1 м
Стойкость к UV-излучениюВысокая

Номинальное напряжение

30 В

Испытательное напряжение

500 В

МаслоСтойкий к маслам (по DIN EN 50363-10-2), класс 3.
ТрудновоспламеняющийсяСогласно IEC 60332-1-2, CEI 20-35, FT1, VW-1.
Без силиконаНе содержит веществ, препятствующих адгезии (по PV 3.10.7 – по состоянию на 1992 г.)
ПроводникЖилы из медных проводов, особо стойкие к изгибам (в соответствии с EN 60228)
Изоляция жилВысококачественная смесь TPE
Общее экранирование Чрезвычайно стойкое при скручивании луженое медное экранирование в оплетке. Покрытие прибл. 85% оптическое
Наружная оболочкаБезгалогенная смесь на основе PUR, слабоадгезионная, стойкая к истиранию, приспособленная к требованиям энергоцепей E-Ketten® (по DIN VDE 0282 часть 10). Цвет: стальной (сопоставим с RAL 5011)
CEIВ соответствии с CEI 20-35
CEВ соответствии с 2006/95/EG

Не содержит свинец

В соответствии с 2011/65/EU (RoHS-II)

UL/CSA> 0,25 мм2: тип 1589 и 20963, 30 В, 80 °C – c 5/2011
≤ 0,25 мм2: тип 1589 и 20236, 30 В, 80 °C – c 5/2011
NFPAВ соответствии с NFPA 79-2012 часть 12.9 (с 9/2011)
Чистое помещениеСогласно ISO класс 1. Материал наружной оболочки соответствует CF27.07.05.02.01.D, испытания IPA согласно стандарту 14644-1
