HENNLICH-Seal-Cage-System





Das HENNLICH Seal-Cage-System verbessert die Leistung und Zuverlässigkeit von injizierbarem Packungs-Verbundmaterialien.
Die Idee, anstelle von relativ harten, geflochtenen Packungsringen, weiches, faserhaltiges und verformbares Verbundmaterial in den Stopfbuchsraum zu pressen ("injizieren"), ist seit langem bekannt.
Bisher wurden nur sehr beschränkte und wenige Erfolge erzielt.

Das HENNLICH Seal-Cage-System ermöglicht eine zuverlässige und dauerhafte Abdichtung von Wellen mit vielen Vorteilen.

Vorteile

  • weniger Stillstandzeiten
  • kein plötzlicher Ausfall und längere durchgehende Laufzeiten des Aggregates, da bei laufendem Betrieb Dichtungsmasse nachinjiziert werden kann!
  • nahezu leckagefreie Abdichtung
  • KEIN Spülwasser erforderlich, dadurch erhebliche Einsparungen im Bereich Wasser- und Abwasserkosten!
  • kaum Wellen- und/oder Schonhülsenverschleiß
  • sehr geringer Wartungsaufwand
  • Energieeinsparung durch geringere Reibung
  • geringe Lagerhaltung



Unsere Forschungen haben gezeigt, dass Störungen im Prozessablauf zum Ausfall von herkömmlichen Abdichtungen mit Verbundmaterialien führen.
Plötzliche Druckschwankungen, Saug- oder Förderkavitation, Wellenschlag, Vibrationen und beschädigte Wellen tragen zum Versagen von herkömmlichen Abdichtungen - meist durch Extrusion des Verbundmaterials - bei.

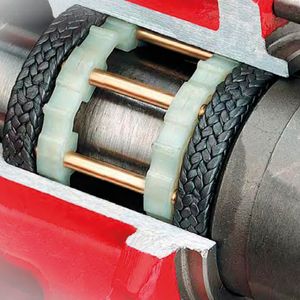

Das HENNLICH Seal-Cage-System wurde speziell zur Verhinderung dieser Extrusion(en) entwickelt.



Das Seal-Cage-System ermöglicht es konstanten Druck auf die Endringe auszuüben.
Dies ist ohne Seal-Cage NICHT möglich.
Der Seal-Cage selbst hält das Verbundmaterial besser zusammen und verhindert - in Verbindung mit den angepressten Endringen - die Extrusion des Packungs-Verbundmaterials.



Unsere Kunden berichten von wesentlichen Einsparungen in Bezug auf Zeit, Wasser, Energie-, und Lagerkosten.
Speziell der ökologische Vorteil der Wasser-, Abwassereinsparungen und der reduzierte Wartungsaufwand veranlassen mehr und mehr Betriebe zur Umstellung auf das HENNLICH Seal-Cage-System.
Der Vorteil, dass die Wellenabdichtung nicht plötzlich ausfallen kann trägt dazu bei, dass dieses Abdichtungssystem mehr und mehr als Alternative und Problemlösung angesehen wird.
Erreicht wird dies durch die Möglichkeit, Dichtungsmasse während des laufenden Betriebes nach zu injizieren.
Bei z.B. Gleitringdichtungen und geflochtenen Packungsringen ist das nicht möglich.

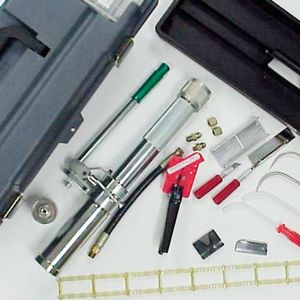

Set-Bestandteile und Zubehör

Das HENNLICH Seal-Cage-System besteht aus folgenden Komponenten:

  • robuste, handbetätigte Injektionspumpe bis 750 bar

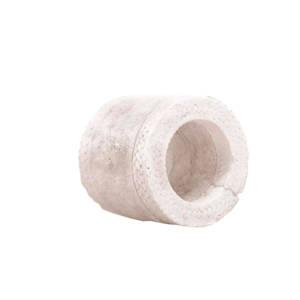

  • Packungs-Verbundmaterial
  • Seal-Cage-System

Zubehör:

  • Sure-Cut Hand-Packungsschneider
  • Sure-Cut Hand-Packungsschneider Zubehörset bestehend aus Ersatzklinge, Schärfer
  • Packungsstopfer und - zieher (Haken)
  • Gehrungslade und Säge zum Schneiden von Seal-Cage
  • Master Pinpack l + ll
