Einbauschrägen und Radien* |
---|
Nenndurchmesser [d1/D1] | <25 | 25-60 | 61-100 | 101-180 | 181-300 | >300 |
Min. Schräge (bei 20° bis 30°)* c | 2,5 | 3 | 4 | 5 | 6 | 7,5 |
Alle Nutgrundradien* R | 0,2 |
* Wenn in Einzeldatenblättern nicht anders angegeben.
Montage- und Einbauempfehlungen
- Stellen Sie sicher dass Einbauräume, Zylinderrohr und Stange gut von Schmutz, Metallstaub und anderen Verunreinigungen gesäubert wurden.
- Prüfen Sie dabei auch, ob die Einbauräume der Dichtungen frei von Kratzern und anderen Beschädigungen sind.

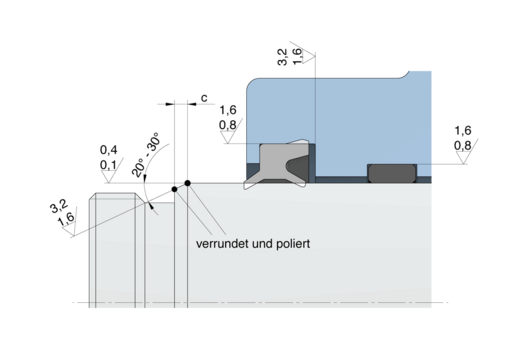

- Achten Sie darauf, dass dort wo Dichtungen während der Montage gleiten, alle Kanten gratfrei sind und gut verrundet wurden.
- Verwenden Sie dort, wo der Abstand zwischen Gewinden und Dichtlippen klein ist, geeignete Schutz- und Montagehilfen (auch diese Hilfsmittel müssen sauber und gratfrei sein).
- Überprüfen Sie, ob die Dichtungen richtig gelagert wurden und ob sie unbeschädigt sind.
- Achten Sie auf seitenrichtigen Einbau!
- Bringen Sie auf der dynamischen Seite der Dichtung und den Gleitflächen einen dünnen Film mit einem sauberen, nicht aggresiven Fett auf (Beispielsweise mit unserem Universal-Dichtungsfett HZ103).
- Prüfen Sie, ob auch alle Zuleitungen und Anschlüsse sauber und frei von Verunreinigungen sind.
