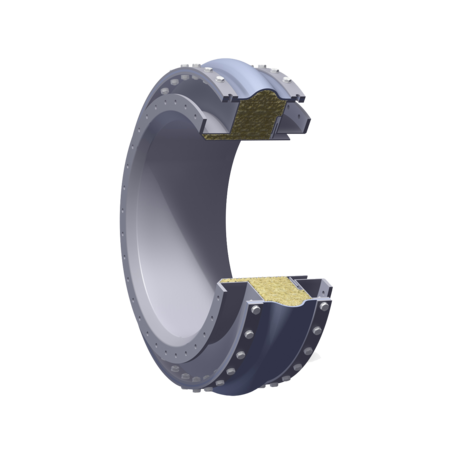

Ausführung: | Zylindrischer, ein- oder mehrwelliger Elastomer- oder Mehrlagenkompensator mit Stulpen für Klemmeisenbefestigung Optional Kompensator mit Montagestoß Optional mit Überdruckringen im Wellental außen Optional mit Vakuumstützringen |
Einbauform: | Befestigung mit Klemmeisen auf Kanalwinkeln |
Abmessungen: | Für runde und rechteckige Kanalquerschnitte |
Baulänge: | = Baulücke +2x Auflagebreite Individuell nach Kundenspezifikation |
Auflagebreite: | Abhängig von Druck und Nennweite zwischen 60 und 100 mm |
Medientemperatur: | Je nach Kanalwinkelhöhe und Kanalausmauerung bis 1200 °C geeignet |
Druck: | Bis ±0,25 bar Höhere Drücke auf Anfrage |
Dehnungsaufnahme: | Für axiale, laterale und angulare Bewegungen Richtwerte: axiale Stauchung = ca. 0,25 x Baulücke axiale Streckung = ca. 0,25 x Baulücke lateraler Versatz = ca. 0,20 x Baulücke Bei axialer Streckung und gleichzeitigem lateralen Versatz reduzieren sich die Dehnungsaufnahmen. Bei großen lateralen Dehnungen empfehlen wir den Kanal entgegen der Bewegungsrichtung vorzuspannen |
Anwendung:
Kraftwerke, Müllverbrennungsanlagen, Gasturbinen, Zementwerke, Papierindustrie, Stahlindustrie z. B. in den Rauchgasleitungen, an Ventilatoren, in Luftkanälen, an Ascheleitungen, an Filteranlagen
