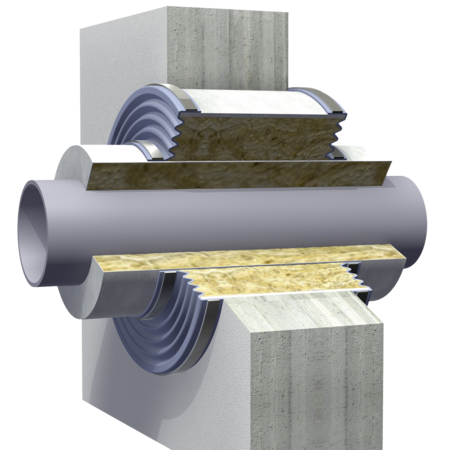

Mauerrohr: | Zulassung bis DN 400, Zwischengrößen möglich, möglichst Normnennweiten verwenden Abstand zwischen einzelnen Mauerrohren mind. 100 mm gefordert Mauerrohrwandstärke siehe Tabelle im PDF |
Mauerrohrisolierung: | Bei Mauerrohren mit Wandstärken größer 10 mm und einem Mauerrohrüberstand größer 30 mm ist die durch die Abdichtung nicht abgedeckte Fläche mit einer 20 mm dicken Mineralwolleisolierung (Baustoffklasse A1, Schmelzpunkt > 1000 °C) zu dämmen. Die Oberfläche der Dämmung ist mit verzinktem Stahl- oder Edelstahlblech mit einer Stärke von 0,5 bis 2,0 mm zu schützen |
Medienrohr: | Zulassung bis DN 150, Zwischengrößen möglich |
Streckenisolierung: | Mineralwolleisolierung (Baustoffklasse A1, Schmelzpunkt > 1000 °C). Die Oberfläche der Dämmung ist mit verzinktem Stahl- oder Edelstahlblech mit einer Stärke von 0,5 bis 2,0 mm zu schützen Länge und Stärke siehe Tabelle im PDF |
Ringspalt: | = Abstand zwischen Mauerrohr und Medienrohr bzw. Streckenisolierung Gemäß bauaufsichtlicher Zulassung 10 bis 100 mm gefordert Ringspaltstopfung aus Mineralwolle (Baustoffklasse A1, Schmelzpunkt > 1000 °C) Stopfdichte ≥ 120 kg/m3 (i.d.R. bauseits) Bei Deckendurchführungen: Sichern der Stopfung gegen Abrutschen durch mehrere am Umfang verteilte Haltebleche erforderlich |
Rohraufhängung: | Abstand der Rohraufhängung zur Brandabschottung max. 0,5 m Abstand der einzelnen Rohraufhängungen untereinander max. 1,2 m Durchdringt eine Aufhängung die Streckenisolierung ist diese mind. 30 mm dick und mind. 300 mm hoch einzuisolieren |
Wand-/Deckenstärke: | mind. 200 mm Beton, Stahlbeton oder Porenbeton |
Druck: | bis ±20 mbar |
Dehnungsaufnahme: | Für axiale und laterale Bewegungen |
