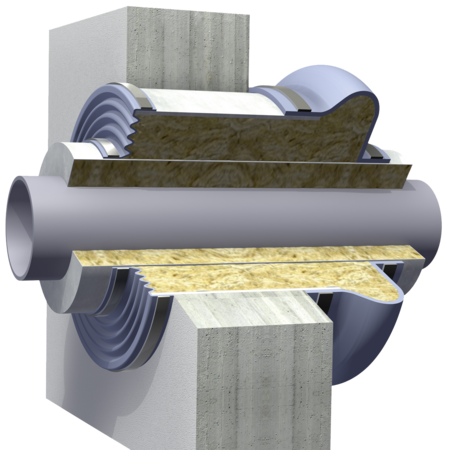

Mauerrohr: | Zulassung bis DN 750, Zwischengrößen möglich, möglichst Normnennweiten verwenden. Abstand zwischen einzelnen Mauerrohren mind. 100 mm gefordert Mauerrohrwandstärke siehe Tabelle im PDF |
Mauerrohrisolierung: | Bei Mauerrohren mit Wandstärken größer 10 mm und einem Mauerrohrüberstand größer 30 mm bei Membranen bzw. 60 mm bei Kompensatoren ist die durch die Abdichtung nicht abgedeckte Fläche mit einer 20 mm dicken Mineralwolleisolierung (Baustoffklasse A1, Schmelzpunkt > 1000 °C) zu dämmen. Die Oberfläche der Dämmung ist mit verzinktem Stahl- oder Edelstahlblech mit einer Stärke von 0,5 bis 2,0 mm zu schützen |
Medienrohr: | Zulassung bis DN 600, Zwischengrößen möglich |
Streckenisolierung: | Mineralwolleisolierung (Baustoffklasse A1, Schmelzpunkt > 1000 °C). Die Oberfläche der Dämmung ist mit verzinktem Stahl- oder Edelstahlblech mit einer Stärke von 0,5 bis 2,0 mm zu schützen Länge und Stärke siehe Tabelle im PDF |
Ringspalt: | = Abstand zwischen Mauerrohr und Medienrohr bzw. Streckenisolierung Gemäß bauaufsichtlicher Zulassung 10 bis 100 mm gefordert Ringspaltstopfung aus Mineralwolle (Baustoffklasse A1, Schmelzpunkt > 1000 °C) Stopfdichte ≥ 120 kg/m3 (i.d.R. bauseits) Bei Deckendurchführungen: Sichern der Stopfung gegen Abrutschen durch mehrere am Umfang verteilte Haltebleche erforderlich |
Rohraufhängung: | Abstand der Rohraufhängung zur Brandabschottung max. 0,5 m Abstand der einzelnen Rohraufhängungen untereinander max. 1,2 m Durchdringt eine Aufhängung die Streckenisolierung ist diese mind. 30 mm dick und mind. 300 mm hoch einzuisolieren |
Wand-/Deckenstärke: | mind. 200 mm Beton, Stahlbeton oder Porenbeton |
Druck: | bis ±20 mbar |
Dehnungsaufnahme: | Für große axiale und laterale Bewegungen |
