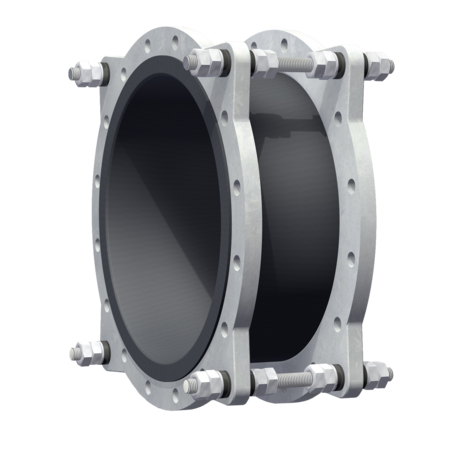

Drehbarer Flansch ohne Welle

Drehbarer Flansch ohne Welle
Отправить запрос
Скачать файл

Typ D100x (B/E/C/M/R/K/L) DN40 - DN1200

Typenschlüssel
D1 = Typ
0 = Anzahl Wellen
0 = Stützringvariante
M = Verspannungsvariante

Lateralkompensator ohne Welle

Ausführung:Strömungsgünstiger, zylindrischer Gummibalg mit selbstdichtenden Gummiwülsten und drehbaren Hinterlegflanschen mit Verspannungen
Nennweiten:DN 40 bis DN 1200, Zwischengrößen möglich
Baulänge:Standard LE = 150 bis 400 mm
Andere Baulängen auf Anfrage
Druck:Je nach Nennweite und Baulänge bis 10 bar
Vakuumfestigkeit auf Anfrage
Dehnungsaufnahme:Für geringe laterale Bewegungen
Baulückentoleranzen im Rahmen der axialen Stauchung und Streckung möglich

Anwendung:

Anlagenbau, Sand-/ Kiesförderindustrie, Baggerschiffe, Lebensmittelindustrie z. B. als Saug-/Druckschläuche, in Förderleitungen, an Pumpen und Behältern

Gummibalg

GummiqualitätenDruckträger
bis 100°C:EPDMKühlwasser, Warmwasser, Seewasser,
Säuren, verdünnte Chlorverbindungen		Nylongewebe
Polyestergewebe
Kevlargewebe
Glasgewebe
Stahlgewebe
EPDM, mit TrinkwasserzulassungTrinkwasser
EPDM, weiß mit LebensmittelzulassungNahrungsmittel
EPDM, abriebfestAbrasive Materialien, Wasser-Sand-Förderung
EPDM, isolierendElektroanlagenbau
IIRWarmwasser, Säuren, Laugen, Gase
CSMStarke Säuren, Laugen, Chemikalien
NBRÖle, Benzin, Lösemittel, Druckluft
NBR, hell mit LebensmittelzulassungÖl-, fetthaltige Nahrungsmittel
bis 80°C:CRKühlwasser, leicht ölhaltiges Wasser, Seewasser
bis 70°C:NRAbrasive Materialien
bis 150°C:HNBRÖle, Benzin, Lösemittel, Druckluft
bis 180°C:FPMAggressive Chemikalien, Erdölderivate
bis 200°C:Silicon (Q)Luft, Seewasseratmosphäre
Silicon (Q), weiß mit LebensmittelzulassungNahrungsmittel, Medizintechnik
PTFE-Auskleidung:
Bei hoher chemischer Beanspruchung.
Einschränkung der angegebenen Dehnungsaufnahme beachten!

Flansche

Ausführung:Einteilige, drehbare Hinterlegflansche mit Durchgangslöchern, Nut zur Aufnahme der Gummiwülste
und Aufnahmen für Verspannungen (Verspannungstyp B, E, C, M)
Einteilige, runde, drehbare Hinterlegflansche mit Durchgangslöchern, Nut zur Aufnahme der Gummiwülste
und Segmentverspannungen (Verspannungstyp R, K, L)
Flanschnormen:DIN, ANSI, AWWA, BS, JIS, Sondermaße ebenfalls möglich
Werkstoffe:Kohlenstoffstahl:1.0038 (S235JRG2)
1.0570 (S355J2G3)
Edelstahl:1.4301 (X5CrNi18-10)
1.4571 (X6CrNiMoTi17-12-2)
Aluminium:AlMg3
Andere Werkstoffe auf Anfrage
Korrosionsschutz:Grundiert, feuerverzinkt, Sonderanstrich

Zubehör optional

Schutzhauben:UV-Schutzhaube
Erdabdeckhaube
Flammschutzhaube
Leitrohre:Zylindrisches Leitrohr
Konisches Leitrohr
Teleskopleitrohr

Verspannungen

Auslegung:Bemessung nach Auslegungsdruck (Prüfdruck)
auf Basis der Druckgeräterichtlinie
Werkstoffe:Kohlenstoffstahl der Festigkeitsklasse 8.8
oder Edelstahl
Korrosionsschutz:Kugelscheiben und Kegelpfannen PTFE-beschichtet
Zugstangen galvanisch oder feuerverzinkt

Typ D100B

Zugstangen außen in Gummibuchsen gelagert zur Aufnahme der Reaktionskräfte bei Überdruck (bis DN 300).

Typ D100R

Segmentverspannung: Zugstangen außen in Gummibuchsen gelagert zur Aufnahme der Reaktionskräfte bei Überdruck (bis DN 300).

Typ D100E

Zugstangen außen in Kugelscheiben und Kegelpfannen gelagert zur Aufnahme der Reaktionskräfte bei Überdruck.

Typ D100K

Segmentverspannung: Zugstangen außen in Kugelscheiben und Kegelpfannen gelagert zur Aufnahme der Reaktionskräfte bei Überdruck.

Typ D100C

Zugstangen außen in Gummibuchsen gelagert und inneren Schubbegrenzern zur Aufnahme der Reaktionskräfte bei Überdruck und Vakuum (bis DN 300).

Typ D100L

Segmentverspannung: Zugstangen innen und außen in Kugelscheiben und Kegelpfannen gelagert zur Aufnahme der Reaktionskräfte bei Überdruck und Vakuum.

Typ D100M

Zugstangen innen und außen in Kugelscheiben und Kegelpfannen gelagert zur Aufnahme der Reaktionskräfte bei Überdruck und Vakuum.
