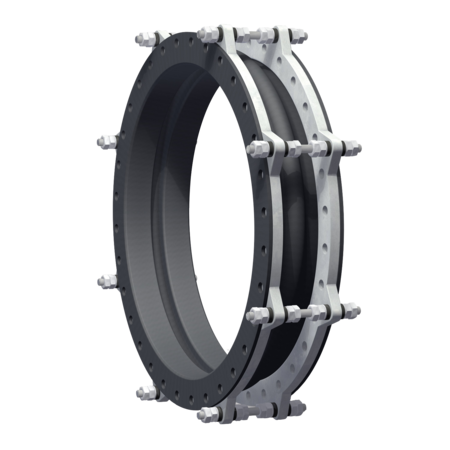

Vollgummiflansch mit einer Welle und Stützringen am Wellenfuß

Vollgummiflansch mit einer Welle und Stützringen am Wellenfuß
Отправить запрос
Скачать файл

Typ U216x (B/E/C/M/R/K/L) DN100 - DN4000

Typenschlüssel
U2 = Typ
1 = Anzahl Wellen
6 = Stützringvariante
M = Verspannungsvariante

Lateralkompensator mit einer Welle

Ausführung:Dickwandiger, einwelliger Gummibalg mit Vollgummiflanschen,
geteilten Hinterlegflanschen mit Verspannungen
und einvulkanisierten Stützringen am Wellenfuß
Nennweiten:DN 100 bis DN 4000, Zwischengrößen möglich
Baulänge:Standard LE = 250 bis 350 mm
Andere Baulängen auf Anfrage
Druck:Je nach Nennweite bis 25 bar
Vakuumfest bis 0,5 bar absolut
Dehnungsaufnahme:Für laterale Bewegungen
Baulückentoleranzen im Rahmen der axialen Stauchung
und Streckung möglich
Verstellkraft:Die einvulkanisierten Stützringe und Verstärkungen
verursachen hohe Verstellkräfte
Welle:Optional mit geschäumtem Gummi ausgefüllt,
zur Vermeidung von Turbulenzen und Ansammlung von Feststoffen
Einschränkung der angegebenen Dehnungsaufnahme beachten

Anwendung:

Kühlwassersysteme, Entsalzungs-
anlagen, Trinkwasserversorgung, Anlagenbau z. B. in Rohrleitungen, an Pumpen, als Ausbaustücke, an Kondensatoren und Behältern

Gummibalg

GummiqualitätenDruckträger
bis 100°C:EPDMKühlwasser, Warmwasser, Seewasser,
Säuren, verdünnte Chlorverbindungen		Nylongewebe
Polyestergewebe
Kevlargewebe
Glasgewebe
Stahlgewebe
EPDM, mit TrinkwasserzulassungTrinkwasser
EPDM, weiß, mit LebensmittelzulassungNahrungsmittel
EPDM, abriebfestAbrasive Materialien, Wasser-Sand-Förderung
EPDM, isolierendElektroanlagenbau
IIRWarmwasser, Säuren, Laugen, Gase
CSMStarke Säuren, Laugen, Chemikalien
NBRÖle, Benzin, Lösemittel, Druckluft
NBR, hell, mit LebensmittelzulassungÖl-, fetthaltige Nahrungsmittel
bis 80°C:CRKühlwasser, leicht ölhaltiges Wasser, Seewasser
bis 70°C:NRAbrasive Materialien
bis 150°C:HNBRÖle, Benzin, Lösemittel, Druckluft
bis 180°C:FPMAggressive Chemikalien, Erdölderivate
bis 200°C:Silicon (Q)Luft, Seewasseratmosphäre
Silicon (Q), weiß, mit LebensmittelzulassungNahrungsmittel, Medizintechnik

Flansche

Ausführung:Ein- oder mehrteilige Hinterlegflansche mit Durchgangslöchern und Aufnahmen
für Verspannungen (Verspannungstyp B, E, C, M)
Ein- oder mehrteilige, runde Hinterlegflansche mit Durchgangslöchern und
Segmentverspannungen (Verspannungstyp R, K, L)
Flanschnormen:DIN, ANSI, AWWA, BS, JIS, Sondermaße ebenfalls möglich
Werkstoffe:Kohlenstoffstahl:1.0038 (S235JRG2)
1.0570 (S355J2G3)
Edelstahl:1.4301 (X5CrNi18-10)
1.4571 (X6CrNiMoTi17-12-2)
Aluminium:AlMg3
Andere Werkstoffe auf Anfrage
Korrosionsschutz:Grundiert, feuerverzinkt, Sonderanstrich

Zubehör optional

Schutzhauben:UV-Schutzhaube
Erdabdeckhaube
Flammschutzhaube
Leitrohre:Zylindrisches Leitrohr
Konisches Leitrohr
Teleskopleitrohr

Verspannungen

Auslegung:Bemessung nach Auslegungsdruck
(Prüfdruck) auf Basis der Druckgeräterichtlinie
Werkstoffe:Kohlenstoffstahl der Festigkeitsklasse 8.8
oder Edelstahl
Korrosionsschutz:Kugelscheiben und Kegelpfannen PTFE-beschichtet
Zugstangen galvanisch oder feuerverzinkt

Typ U216B

Zugstangen außen in Gummibuchsen gelagert zur Aufnahme der Reaktionskräfte bei Überdruck (bis DN 300).

Typ U216R

Segmentverspannung: Zugstangen außen in Gummibuchsen gelagert zur Aufnahme der Reaktionskräfte bei Überdruck (bis DN 300).

Typ U216E

Zugstangen außen in Kugelscheiben und Kegelpfannen gelagert zur Aufnahme der Reaktionskräfte bei Überdruck.

Typ U216K

Segmentverspannung: Zugstangen außen in Kugelscheiben und Kegelpfannen gelagert zur Aufnahme der Reaktionskräfte bei Überdruck.

Typ U216C

Zugstangen außen in Gummibuchsen gelagert und inneren Schubbegrenzern zur Aufnahme der Reaktionskräfte bei Überdruck und Vakuum (bis DN 300).

Typ U216L

Segmentverspannung: Zugstangen innen und außen in Kugelscheiben und Kegelpfannen gelagert zur Aufnahme der Reaktionskräfte bei Überdruck und Vakuum.

Typ U216M

Zugstangen innen und außen in Kugelscheiben und Kegelpfannen gelagert zur Aufnahme der Reaktionskräfte bei Überdruck und Vakuum.
