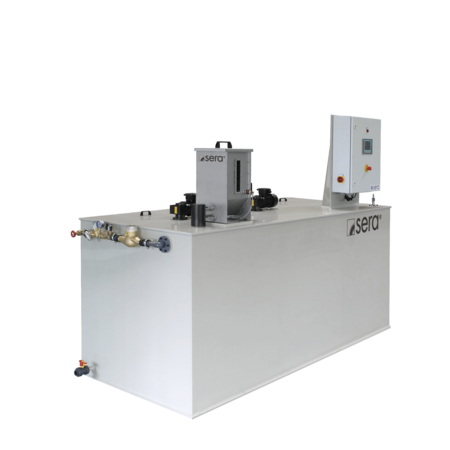

Polymeransetzstation Polyline®
Standardisiert und doch flexibel - komplett modulares Gesamtsystem zur Polymeraufbereitung
Die standardisierte Polymeraufbereitungsanlage PolyLine® ist eine Ansetzstation kombiniert aus einfacher, flexibler, ökonomischer und leistungsfähiger Systeme für die Aufbereitung von Polymeren.
PolyLine® kann mit trockenen und/oder flüssigen Polymeren betrieben werden!
Die neu entwickelten Behälter gewährleisten während des Ansetzvorganges einen optimalen Durchlauf des Mediums. Hierdurch ist sichergestellt, dass stets nur ein absolut verwendungsfertiges Endprodukt in der Dosierkammer zur Entnahme bereitsteht.
Vorteile:
- Kunden- und anwendungsspezifische Ausführung aus dem Baukasten
- hochwertige PP-Behälter
- homogene Vermischung der Polymere mit dem Wasser
- exakte Wasserzugabe für optimale Lösungsbereitung
- Profibus-DP, Modbus, Ethernet – flexible Integration in zentrale Steuerungen
- berührungsloser Ultraschall-Sensor – kontinuierliche Füllstanderfassung
- umfangreiche Palette an Zubehör
- individuell einstellbare Polymerkonzentration
Polyline® 3-Kammer-Anlage
Ansetzkonzentration 0,05..1% - Viskosität 500 mPas
Typ | PolyLine® 500 | PolyLine® 1000 | PolyLine® 2000 | PolyLine® 4000 | PolyLine® 8000 |
---|
Variante | S (fest) L (flüssig) SL (fest und flüssig | S (fest) L (flüssig) SL (fest und flüssig | S (fest) L (flüssig) SL (fest und flüssig | S (fest) L (flüssig) SL (fest und flüssig | S (fest) L (flüssig) SL (fest und flüssig |
Gewicht ca. (kg) | S = 250 L = 230 SL = 270 | S = 270 L = 240 SL = 290 | S = 300 L = 280 SL = 340 | S = 380 L = 360 SL = 410 | S = 470 L = 450 SL = 520 |
Kammervolumen (Liter) | 500 | 1000 | 2000 | 4000 | 8000 |
Höhe (**) [mm] | 1350 | 1450 | 1820 | 2330 | 1950 |
Breite [mm] | 840 | 1990 | 1990 | 2990 | 3990 |
Tiefe [mm] | 550 | 990 | 990 | 990 | 1990 |
Anschluß Entnahme/Überlauf | DN 25 | DN 25 | DN 25 | DN 25 | DN 25 |
Anschluß Versorgung | DN 15 | DN 15 | DN 15 | DN 20 | DN 25 |
(*) in Abnhängigkeit von Polymer und Reifezeit
(**) abhängig von der Bauhöhe des Trockengutdosierers
PolyLine® - Flow |
---|
|
Bei der 3-Kammer-Anlage wird das Polymer in der ersten Kammer mit Wasser gelöst. In der zweiten Kammer reift das Proudkt. Über den Überlauf gelangt die fertige Lösung in die dritte Kammer, aus der die Entnahme erfolgt. Durch einen optimal auf die Aufgabe abgestimmten Ablauf ist die Produktverschleppung mininmiert. |
PolyLine® - Swing |
---|
|
Der Behälter der Pendel-Anlage besteht aus 2 getrennten Kammern. In den Kammern erfolgt nacheinander der Ansatz der Polymerlösung. Nach einer definierten Reifezeit steht die Polymerlösung zur Entnahme bereit. Eine Produktverschleppung ist ausgeschlossen. |
PolyLine® - Doubel |
---|
|
Bei der Doppelstock-Variante sind die Kammern übereinander angeordnet. Der Ansatz des Polymers erfolgt in der oberen Kammer. Nach Ablauf der Reifezeit wird das fertig gereifte Produkt in die untere Kammer abgelassen. Durch den Ablauf wird eine Produktverschleppung verhindert. |
