Система E4/Light

Серия 14040 / 14140 / R18840

Serie 14040 / 14140 / R18840
Отправить запрос

Серия 14040, открытая кабельная цепь®

Серия 14140, кабельная цепь с поперечинами установленными через одно звено®

Серия R18840, закрытая кабельная цепь

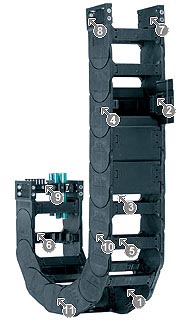

1.Съемные поперечины на наружном/внутреннем радиусе
2. Различные варианты внутренних разделителей
3. Возможно сочетание открытых и закрытых участков
4. Широкие скругленные поперечины исключают повреждение кабелей
5. Съемные открывающиеся крышки закрытой цепи
6. Возможна установка крепежных элементов с любой стороны
7. Возможна поставка поворотного или прямого крепежных элементов со встроенной гребенкой
8. Доступна в исполнении с обратным радиусом изгиба

9.Доступна усиленная версия с креплением звеньев внахлест

14040 / 14140R18840

Поставляемая внутренняя ширина Bi: 50 до 600 мм
Поставляемый радиус изгиба R: 135 до 500 мм
Шаг: 91 мм/звено = 11 звеньев/м

Поставляемая внутренняя ширина Bi: 75 до 462 мм
Поставляемый радиус изгиба R: 150 до 500 мм
Шаг: 91 мм/звено = 11 звеньев/м

A1=подвижный конец, A2=фиксированный конец
Шаг: 91 мм/звено
Звеньев/м: 11
Длина хода: S
Длина цепи = S/2 + K

R135*150175200250300400500
H3603854354855856858851085
D270285310335385435535635
K6507508259001050122514501775

* Необходимая высота
HF = H + 50 мм (при весе кабелей 2 кг/м)

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию 14040 / 14140 если: Не рекомендуется использовать серию  14040 / 14140 если:
  • необходима простая и недорогая кабельная цепь
  • при указанной внутренней ширине цепи требуется минимальная наружная ширина
  • серия 400 слишком большая



  • требуется цепь с низким уровнем шума
  • требуется применение на боку при большой длине перемещения без поддержки
Рекомендуется использовать серию R18840 если: Не рекомендуется использовать серию R18840 если:
  • необходима простая и недорогая кабельная цепь
  • при указанной внутренней ширине закрытой цепи требуется минимальная наружная ширина
  • серия R880 слишком большая
  • требуется цепь с низким уровнем шума
  • требуется применение на боку при большой длине перемещения без поддержки
Крепежные элементы

KMA "поворотный"


KMA "прямой"

для использования без поддержки

для ограниченных монтажных пространств
вариант - встроенный  C-образный профиль с кабельными зажимами
коррозионностойкий
возможна установка с любой стороны


для горизонтального/вертикального применения
  возможна установка с любой стороны
  доступен C-образный профиль
  коррозионностойкий
  для жестких соединений
  для очень высоких ускорений
