Система E4/Light

Серия 14240 / 14340

Serie 14240 / 14340
Отправить запрос

Серия 14240, открытая кабельная цепь®
Серия 14340, кабельная цепь с поперечинами установленными через одно звено®

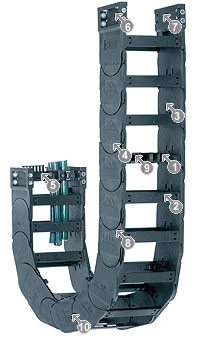

1.Съемные поперечины на наружном/внутреннем радиусе
2. Различные варианты внутренних разделителей
3. Широкие скругленные поперечины исключают повреждение кабелей
4. Оптимальное соотношение внутреннего размера к внешнему

5.Боковая поверхность скольжения для работы "на боку"

6.Усиленная версия соединения звеньев внахлест обеспечивает больше стабильности
7. Возможна установка крепежных элементов с любой стороны
8. Возможна поставка поворотного или прямого крепежных элементов

9. Встроенная гребенка
10. Доступна в исполнении с обратным радиусом изгиба











Поставляемая внутренняя ширина Bi: 50 до 400 мм
Поставляемый радиус изгиба R: 135 до 500 мм
Шаг: 91 мм/звено=11 звеньев/м

A1=подвижный конец, A2=фиксированный конец
Шаг: 91 мм/звено
Звеньев/м: 11
Длина хода: S
Длина цепи = S/2 + K

R135150175200250300400500
H3603854354855856858851085
D270285310335385435535635
K6507508259001050122514501775

* Необходимая высота
HF = H + 50 мм (при весе кабелей 2 кг/м)

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию 14240 / 14340  если: Не рекомендуется использовать серию 14240 / 14340 если:
  • требуется простая и недорогая кабельная цепь
  • необходимо оптимальное соотношение внутреннего и внешнего размера
  • серия 400 слишком большая



  • требуется цепь с низким уровнем шума
  • требуется применение на боку при большой длине перемещения без поддержки
  • необходима большая внутренняя высота
Крепежные элементы

KMA "поворотный"


KMA "прямой"

для использования без поддержки

для ограниченных монтажных пространств
вариант - встроенный  C-образный профиль с кабельными зажимами
коррозионностойкий
возможна установка с любой стороны


для горизонтального/вертикального применения
  возможна установка с любой стороны
  доступен C-образный профиль
  коррозионностойкий
  для жестких соединений
  для очень высоких ускорений
