Zipper

Серия 09

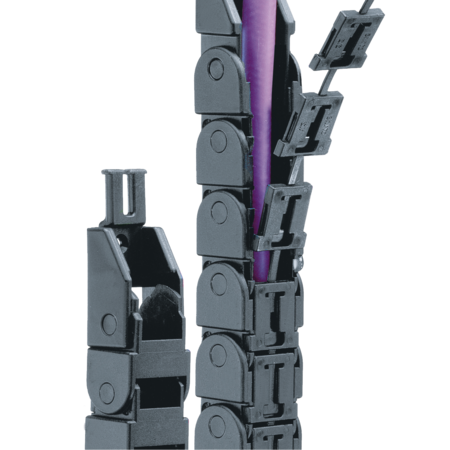

Baureihe 09

Серия 09. Малый шаг для тихого, плавного хода, "Zip"

Поставляемая внутренняя ширина Bi: 6 до 50 мм
Поставляемый радиус изгиба R: 28, 38, 48 мм
Шаг: 20 мм/звено = 50 звеньев/м

A1=подвижный конец, A2=фиксированный конец
Шаг: 20 мм
Звеньев/м: 50
Длина хода: S
Длина цепи = S/2 + K


R028038048
H7696116
D607080
K130180190

Необходимая высота HF = H + 15 мм (при весе кабелей 0,3 кг/м) При невозможности соблюдения этих условий просим связаться с нами.

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию 09 если: Не рекомендуется использовать серию 09  если:
  • требуется мгновенное открывание и легкое закрывание
  • необходима установка с разъемами
  • требуется плавный ход
  • требуется для высоких ускорений и высокой скорости перемещения
  • необходима установка без открывания крышек (Серия E08 Easy Chain®)
  • требуется полностью закрытая цепь (Серия R09 Zipper)
Крепежные элементы
Крепежный элемент


крепежный элемент, состоящий из одной части - фиксированное положение

коррозионностойкий

доступно в собранном виде

внешняя, внутренняя установка

поставка с гребенкой
