Zipper

Серия R09

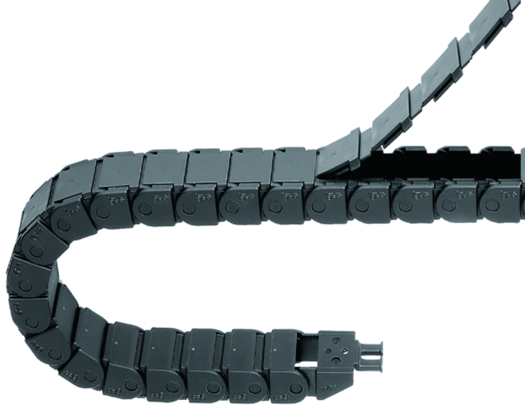

Серия R09 "Zipper". Мгновенное открывание и закрывание благодаря системе "застежка молния". Для высоких ускорений. Малый шаг для тихого, плавного хода, "Zip"


Внутренняя ширина Bi: 10 до 50 мм Радиус изгиба R: 048, 075, 100 мм Шаг: 20 мм/звено = 50 звеньев/м
A1=подвижный конец A2=фиксированный конец Шаг: 20 мм Звеньев/м: 50 Длина цепи = S/2 + K

R	048	075	100
H	116	170	220
D	80	107	132
K	190	280	360

Необходимая высота HF = H + 15 мм (при весе кабелей 0,3 кг/м) При невозможности соблюдения этих условий просим связаться с нами.

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию R09 если:	Не рекомендуется использовать серию R09 если:
требуется мгновенное открывание и легкое закрывание необходима защита от стружки требуется установка кабелей с разъемами	не требуется открывание звеньев (Серия 08 E2 micro) требуется установка без открывания крышек (Серия E08 Easy Chain®)
