Кабели для электродвигателей

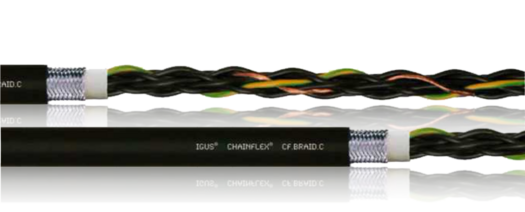

CF BRAID/BRAID.C

CF BRAID/BRAID.C

Chainflex® CFBRAID и CFBRAID.C



  • для максимальных нагрузок
  • внешняя изоляция из TPE
  • неэкранированный/экранированный
  • стойкий к маслам
  • стойкий к биомаслам
  • трудновоспламеняющийся
  • стойкий к UV-излучению
  • стойкий к гидролизу и микробам





1. Специальный проводник, стойкий к изгибам
2. Жилы переплетены между собой особым образом.
3. Внешняя оболочка TPE
4. Медное экранирование в оплетке, стойкое к изгибам
5. Смесь ТРЕ, экструдированная под давлением



Типичные области применения

  • для максимальных нагрузок
  • практически неограниченная стойкость к маслам, в том числе к биомаслам
  • использование внутри и снаружи помещения, стойкость к UV-излучению
  • специально для самонесущего и скользящего применения до 400 м и более
  • погрузочные и разгрузочные модули для стеллажей, быстрая манипуляция, краны для внутреннего/наружного применения, использование при низких температурах




Температурный режим (подвижная установка)от -20 °C до +70 °C, минимальный радиус изгиба 7,5 x d
Температурный режим (фиксированная установка)от -20 °C до +70 °C, минимальный радиус изгиба 4 x d
Максимальная скорость самонесущего/скользящего применения10 м/с, 6 м/с
Максимальное ускорение80 м/с²



Перемещение

Самонесущее и скользящее применение до 500 м и более, класс 4

Стойкость к UV-излучениюВысокая

Номинальное напряжение

600/1000 В (по DIN VDE 0250)

Испытательное напряжение

4000 В (по DIN VDE 0281-2)

МаслоСтойкость к маслам (по DIN EN 60811-2-1), стойкость к биомаслам (по VDMA 24568 с тестами Plantocut 8 S-MB DEA), класс 4
ТрудновоспламеняющийсяСогласно IEC 332-1, CEI 20-35, FT1
Без силиконаНе содержит веществ, препятствующих адгезии (по PV 3.10.7 – по состоянию на 1992 г.)
ПроводникСпециальный проводник из особо тонких медных проводов,  исключительно стойкий к изгибам (в соответствии с EN 60228)
Изоляция жилВысококачественная смесь TPE (по DIN VDE 0207 часть 4)
Скрутка жилЖилы переплетены особы способом
Разметка жилЖилы черного цвета с белыми цифрами, одна жила желто-зеленая
Внутренняя оболочкаСмесь TPE, приспособленная к требованиям энергоцепей E-Chain® (для экранированных типов)
Общее экранированиеЛуженое медное экранирование в оплетке, стойкое к изгибам.   Покрытие прибл. 70 % линейное, прибл. 90 % оптическое (для экранированных типов)
Наружная оболочкаСмесь на основе TPE, слабоадгезионная, особо стойкая к истиранию и изгибам, приспособленная к требованиям энергоцепей E-Chain®. Цвет: черный (сопоставим с RAL 9005)
CEIВ соответствии с CEI 20-35
CEВ соответствии с 2006/95/ES
DESINAСогласно VDW, стандартизация DESINA



Не содержит свинец

В соответствии с директивой ЕС (RoHS) 2002/95/ES

Чистое помещениеСогласно ISO класс 1. Материал наружной оболочки соответствует  CF34.25.04, испытания IPA согласно стандарту 14644-1
