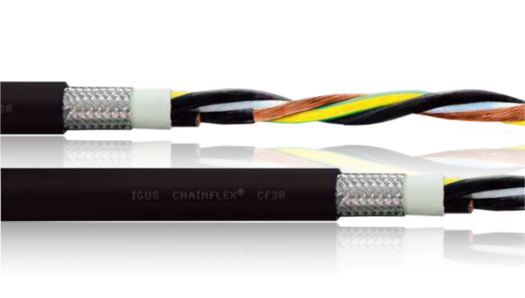

Моторный кабель Chainflex® CF38, TPE



  • для максимальных нагрузок
  • внешняя изоляция из TPE
  • экранированный
  • стойкий к маслам
  • стойкий к биомаслам
  • не содержит PVC и галогенов
  • стойкий к UV-излучению
  • стойкий к гидролизу и микробам



1.Специальный проводник, стойкий к изгибам
2. Проводник энергии скручен вокруг высокопрочного центрального провода
3. Внутренняя оболочка ТРЕ, армированная, экструдированная
4. Медное экранирование в оплетке, стойкое к изгибам
5. Смесь ТРЕ, экструдированная под давлением

Типичные области применения

  • для максимальных нагрузок
  • практически неограниченная стойкость к маслам, в т.ч. к биомаслам
  • использование внутри и снаружи помещения, стойкий к UV-излучению
  • специально для самонесущего и скользящего применения до 400 м и более
  • погрузочные и разгрузочные модули для стеллажей, обрабатывающие/металлообрабатывающие станки, быстрая манипуляция, чистые помещения, монтаж полупроводников, портовые краны, краны для наружного применения, использование при низких температурах



Температурный режим (подвижная установка)от -35 °C до +90 °C, минимальный радиус изгиба 7,5 x d
Температурный режим (фиксированная установка)от -40 °C до +90 °C, минимальный радиус изгиба 4 x d
Максимальная скорость соменесущего/скользящего применения10 м/с, 6 м/с
Максимальное ускорение80 м/с²

Перемещение

Самонесущее и скользящее применение до 400 м и более, класс 4

Стойкость к UV-излучениеВысокая

Номинальное напряжение

600/1000 В (по DIN VDE 0250)

Испытательное напряжение

4000 В (по DIN VDE 0281-2)

МаслоСтойкий к маслам (согласно DIN EN 60811-2-1), стойкий к биомаслам (согласно VDMA 24568 с тестами Plantocut 8 S-MB DEA), класс 4.
Без силиконаНе содержит веществ, препятствующих адгезии (по PV 3.10.7 – по состоянию на  1992 г.)
Без галогеновВ соответствии с EN 50267-2-1.
Проводник< 10 мм²: плетеные жилы из медной проволоки, особо стойкие к изгибам (в соответствии с EN 60228)
≥ 10 мм²: витой кабель из предварительно скрученных жил (в соответствии с EN 60228)
Изоляция жилВысококачественная, особо низкоемкостная смесь TPE
Скрутка жилЖилы с коротким шагом скручены поверх упрочняющего сердечника
Разметка жилПроводник энергии: жилы черного цвета с белыми цифрами, одна жила желто-зеленая
1-я жила: U / L1 / C / L+
2-я жила: V / L2
3-я жила: W / L3 / D / L-
4-я жила: 4 / N
Внутренняя оболочкаСмесь ТРЕ, приспособленная к требованиям энергоцепей E-Ketten®.
Общее экранированиеЛуженое медное экранирование в оплетке, исключительно стойкое к изгибам. Покрытие прибл. 70% линейное, прибл. 90% оптическое.
Наружная оболочкаСмесь на основе ТРЕ, слабоадгезионная, особо стойкая к истиранию и изгибам, приспособленная к требованиям энергоцепей Е-Ketten®.
Цвет: глубокий черный (сопоставим с RAL 9005)
CEВ соответствии с 2006/95/EG

Не содержит свинец

В соответствии с директивой ЕС (RoHS) 2002/95/EG

Чистое помещениеСогласно ISO класс 1. Материал наружной оболочки соответствует CF34.25.04, испытания IPA согласно стандарту 14644-1
