Группа кабелей | Кабель управления |
---|

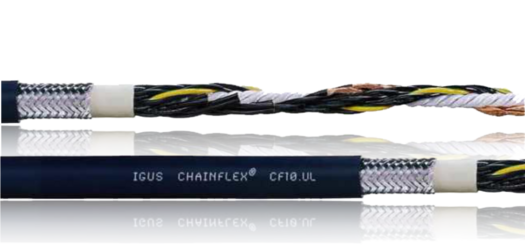

Артикул | CF10.UL |
---|
Краткая характеристика | - для максимальных нагрузок
- внешняя изоляция TPE
- экранированный
- стойкий к маслам, био-маслам
- огнестойкий
- без ПВХ
- гибкий при низких температурах
- устойчивый к гидролизу и микробам
|
---|
Стандартные области применения | - для самых экстремальных условий эксплуатации
- практически неограниченная стойкость к маслам, а также к био-маслам
- для внутреннего и наружного применения, устойчивые к УФ-излучению
- для систем без поддержки до 400 м и более в системе со скольжением
- погрузочно-разгрузочные модули для стеллажей, металлообрабатывающие и металлорежущие станки, быстродействующая погрузка и разгрузка, чистые помещения, производство полупроводников, краны для работы вне помещений, применение при низких температурах
|
---|
Механические свойства | Радиус изгиба | энергоцепь | мин. 5 x d |
---|
| подвижный | мин. 4 x d |
---|
| неподвижный | мин. 3 x d |
---|
Температура | энергоцепь | -35°С до +100°С |
---|
| подвижный | -45°С до +100°С (в соответствии с DIN EN 60811-504) |
---|
| неподвижный | -50°С до +100°С (в соответствии с DIN EN 50305) |
---|
Перемещение | применение в системах без поддержки и до 400 м для применения со скольжением, Класс 6 |
---|
Кручение | |
---|
|
---|
Структура кабеля | Проводник | гибкий провод с особо устойчивым к изгибу исполнением из тонких медных проводников (согласно DIN EN 60228) |
---|
Скручивание жил | Количество жил ‹ 12: жилы скручены в один слой с особо коротким шагом Количество жил ≥ 12: собранные в пучки жилы скручены с оптимально коротким шагом вокруг центрального элемента с высокой прочностью на растяжение |
---|
Маркировка жил | Жилы ‹ 0,75 мм²: цветовой код в соответствии с DIN 47100 Жилы ≥ 0,75 мм²: жилы черные с белыми цифрами, одна жила - зелено-желтая |
---|
Внешняя оболочка | с учетом требований к энергоцепям применяется малоадгезивная, особо устойчивая к истиранию и сгибанию смесь на основе TPE цвет: сланцево-серый (в соответствии с RAL 7015) |
---|
CFRIP® | зачистка кабелей быстрее: вставка для разрыва наружной оболочки видео ⇒ www.igus.ru/CFRIP |
---|
|
---|
Электрические характеристики | Номинальное напряжение | 300/500 В (в соответствии с DIN BDE 0298-3) |
---|
Испытательное напряжение | 2000 В (в соответствии с DIN EN 50395) |
---|
|
---|
