| Группа кабелей | Кабель управления |
|---|

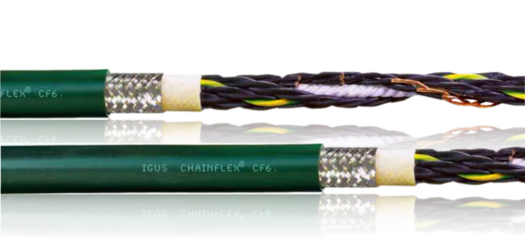

| Артикул | CF6 |
|---|
| Краткая характеристика | - для максимальных нагрузок
- внешняя изоляция PVC
- экранированный
- маслостойкий
- огнестойкий
|
|---|
| Стандартные области применения | - для максимальных нагрузок
- незначительное воздействие масел
- преимущественно для применения внутри помещений, а также снаружи при температуре › 5°С
- для систем без поддержки и до 100 м в скользящем исполнении
- погрузочно-разгрузочные модули для стеллажей, обрабатывающее и упаковочное оборудование, быстродействующая погрузка и разгрузка, краны для работы в помещениях
|
|---|
| Механические свойства | | Радиус изгиба | энергоцепь | мин. 6,8 x d |
|---|
| подвижный | мин. 5 x d |
|---|
| неподвижный | мин. 4 x d |
|---|
| Температура | энергоцепь | +5°С до +70°С |
|---|
| подвижный | -5°С до +70°С (в соответствии с DIN EN 60811-504) |
|---|
| неподвижный | -15°С до +70°С (в соответствии с DIN EN 50305) |
|---|
| Перемещение | применение в системах без поддержки и до 100 м для применения со скольжением
|
|---|
| Кручение | |
|---|
|
|---|
| Структура кабеля | | Проводник | Высокогибкий многопроволочный провод из тонких медных проводников (согласно DIN EN 60228) |
|---|
| Скручивание жил | Количество жил ‹ 12: жилы скручены в один слой с особо коротким шагом Количество жил ≥ 12: собранные в пучки жилы скручены с оптимально коротким шагом вокруг центрального элемента с высокой прочностью на растяжение |
|---|
| Маркировка жил | Жилы ≤ 0,34 мм²: цветовой код в соответствии с DIN 47100 Жилы ≥ 0,5 мм²: жилы черные с белыми цифрами, одна жила - зелено-желтая |
|---|
| Внешняя оболочка | с учетом требований к энергоцепям применяется смесь на основе TPE |
|---|
| CFRIP® | зачистка кабелей быстрее: вставка для разрыва наружной оболочки видео ⇒ www.igus.ru/CFRIP |
|---|
|
|---|
| Электрические характеристики | | Номинальное напряжение | 300/500 В (в соответствии с DIN BDE 0298-3) |
|---|
| Испытательное напряжение | 2000 В (в соответствии с DIN EN 50395) |
|---|
|
|---|
