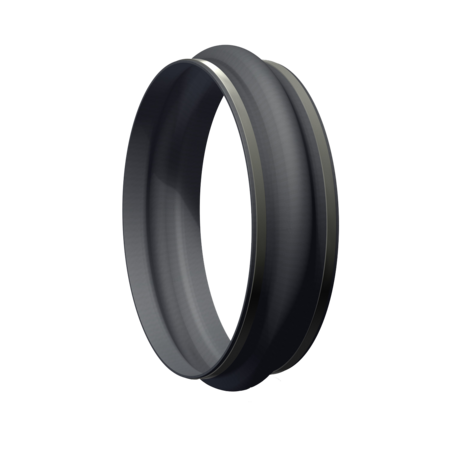

Schellenbefestigung mit einer oder mehr Wellen

Schellenbefestigung mit einer oder mehr Wellen
Отправить запрос
Скачать файл

Typen

TypeAusführung
B110ohne Vakuumstützring
B111mit innenliegendem Vakuumstützring
B112mit einvulkanisiertem Vakuumstützring
B120ohne Vakuumstützring
B121mit innenliegendem Vakuumstützring
B122mit einvulkanisiertem Vakuumstützring
B123ohne Vakuumstützringe,
mit Überdruckring im Wellental außen
B124mit innenliegenden Vakuumstützringen,
mit Überdruckring im Wellental außen
B125mit einvulkanisierten Vakuumstützringen,
mit Überdruckring im Wellental außen
B130, B140, B150ohne Vakuumstützringe
B131, B141, B151mit innenliegenden Vakuumstützringen
B132, B142, B152mit einvulkanisierten Vakuumstützringen
B133, B143, B153ohne Vakuumstützringe,
mit Überdruckringen im Wellental außen
B134, B144, B154mit innenliegenden Vakuumstützringen,
mit Überdruckringen im Wellental außen
B135, B145, B155mit einvulkanisierten Vakuumstützringen,
mit Überdruckringen im Wellental außen

Typenschlüssel
B1 = Typ
1 = Anzahl Wellen
0 = Stützringvariante

Typ B110, B111B und B112B (DN50 - DN1500)

Universalkompensatoren mit einer Welle

Ausführung:Strömungsgünstiger, einwelliger Gummibalg
mit Stulpen für Schellenbefestigung
Optional mit Vakuumstützring
Nennweiten:DN 50 bis DN 1500, Zwischengrößen möglich
Baulänge:= Baulücke +2 x Auflagebreite
Standardbaulücken L0 = 125 bis 250 mm
Andere Baulängen auf Anfrage
Auflagebreite:Abhängig von Druck, Nennweite und Schellenausführung
mindestens 40 mm
Druck:Je nach Nennweite und Baulänge bis 6 bar Vakuumfest bis 0,8 bar absolut, mit Vakuumstützring bis 0,05 bar absolut Auslegung nach Druckgeräterichtlinie PED 97/23/EG
Dehnungsaufnahme:Für axiale, laterale und angulare Bewegungen
Bei axialer Streckung oder Vakuum kann der Kompensator von der Rohrleitung gezogen werden (ggf. Sicke am Rohrleitungsende vorsehen)

Anwendung:

Kraftwerke, Anlagenbau, Lebensmittelindustrie, Klärwerke, Industrieanlagen z. B. zur Rohrleitungsentkopplung, an Schwingfördereinrichtungen, an Siebmaschinen

Typ B120, B121, B122, B123A, B124 und B125 (DN50 - DN1500)

Universalkompensatoren mit zwei Wellen

Ausführung:Strömungsgünstiger, zweiwelliger Gummibalg mit Stulpen
für Schellenbefestigung
Optional mit Vakuumstützringen und/oder Überdruckring
im Wellental außen
Nennweiten:DN 50 bis DN 1500, Zwischengrößen möglich
Baulänge:= Baulücke +2 x Auflagebreite
Standardbaulücken L0 = 250 bis 500 mm
Andere Baulängen auf Anfrage
Auflagebreite:Abhängig von Druck, Nennweite und Schellenausführung mindestens 40 mm
Druck:Je nach Nennweite und Baulänge bis 6 bar
Vakuum ohne Vakuumstützringe nicht zulässig,
mit Vakuumstützringen bis 0,05 bar absolut
Auslegung nach Druckgeräterichtlinie PED 97/23/EG
Dehnungsaufnahme:Für große axiale, laterale und angulare Bewegungen.
Bei axialer Streckung oder Vakuum kann der Kompensator von der Rohrleitung gezogen werden (ggf. Sicke am Rohrleitungsende vorsehen)

Anwendung:

Kraftwerke, Anlagenbau, Lebensmittelindustrie, Klärwerke, Industrieanlagen z. B. zur Rohrleitungsentkopplung, an Schwingfördereinrichtungen, an Siebmaschinen

Typ B130, B140, B150, B131, B141, B151, B132, B142, B152, B133, B143, B153, B134, B144, B154 und B155 (DN50 - DN1500)

Universalkompensator mit drei oder mehr Wellen

Ausführung:Strömungsgünstiger, drei- oder mehrwelliger Gummibalg
mit Stulpen für Schellenbefestigung
Optional mit Vakuumstützringen und/oder Überdruckring
im Wellental außen
Nennweiten:DN 50 bis DN 1500, Zwischengrößen möglich
Baulänge/Wellen:= Baulücke +2 x Auflagebreite
Baulücken L0 = 600 mit 3 Wellen Typ B130
Baulücken L0 = 800 mit 4 Wellen Typ B140
Baulücken L0 = 1000 mit 5 Wellen Typ B150
Andere Baulängen auf Anfrage
Auflagebreite:Abhängig von Druck, Nennweite und Schellenausführung
mindestens 40 mm
Druck:Je nach Nennweite und Baulänge bis 6 bar
Vakuum ohne Vakuumstützringe nicht zulässig, mit
Vakuumstützringen bis 0,05 bar absolut
Dehnungsaufnahme:Für extrem große axiale, laterale und angulare Bewegungen.
Bei axialer Streckung oder Vakuum kann der Kompensator von der Rohrleitung gezogen werden (ggf. Sicke am Rohrleitungsende vorsehen)

Anwendung:

Kraftwerke, Anlagenbau, Lebensmittelindustrie, Klärwerke, Industrieanlagen z. B. zur Rohrleitungsentkopplung, an Schwingfördereinrichtungen, an Siebmaschinen

Gummibalg

GummiqualitätenDruckträger
bis 100°C:EPDMKühlwasser, Warmwasser, Seewasser,
Säuren, verdünnte Chlorverbindungen		Nylongewebe
Polyestergewebe
Kevlargewebe
Glasgewebe
Stahlgewebe
EPDM, mit TrinkwasserzulassungTrinkwasser
EPDM, weiß, mit LebensmittelzulassungNahrungsmittel
EPDM, abriebfestAbrasive Materialien, Wasser-Sand-Förderung
EPDM, isolierendElektroanlagenbau
IIRWarmwasser, Säuren, Laugen, Gase
CSMStarke Säuren, Laugen, Chemikalien
NBRÖle, Benzin, Lösemittel, Druckluft
NBR, hell, mit LebensmittelzulassungÖl-, fetthaltige Nahrungsmittel
bis 80°C:CRKühlwasser, leicht ölhaltiges Wasser, Seewasser
bis 70°C:NRAbrasive Materialien
bis 150°C:HNBRÖle, Benzin, Lösemittel, Druckluft
bis 180°C:FPMAggressive Chemikalien, Erdölderivate
bis 200°C:Silicon (Q)Luft, Seewasseratmosphäre
Silicon (Q), weiß, mit LebensmittelzulassungNahrungsmittel, Medizintechnik
PTFE-Auskleidung:
Bei hoher chemischer Beanspruchung auf der Innenseite an den Gummibalg fest anvulkanisiert, ab DN 300 möglich.
Einschränkung der angegebenen Dehnungsaufnahme beachten!

Befestigungsschellen

Ausführung:Je nach Druck und Nennweite Endlosschellenband, Schneckengewindeband, Kleinschellen oder Gelenkbolzenschellen. Bei höheren Drücken 2 Schellen je Befestigungsseite nebeneinander
Breite:
Endlosschellenband:¾“
Schneckengewindeband:½“
Kleinschelle:je nach Ø: 9 – 12 mm
Gelenkbolzenschelle:je nach Ø: 18 – 30 mm
Werkstoffe:
Endlosschellenband mit Schraubschlaufe (Spannzange):1.7300
Schneckengewindeband mit Schneckenschraubschlaufe:1.4310
Kleinschelle, Band und Gehäuse:1.4016 (Schraube Stahl verzinkt)
Gelenkbolzenschelle, Band und Gehäuse:1.4016 (Schraube Stahl verzinkt)

Stützringe für die Typen B110, B111 und B112

TYP VakuumstützringDruck
B110OhneJe nach Nennweite
bis 6 bar, für
Unterdruck bis
0,8 bar absolut
B111Medienkontakt, innen im WellenscheitelJe nach Nennweite
bis 6 bar, für
Unterdruck bis
0,05 bar absolut
B112Kein Medienkontakt, im Wellenscheitel
des Gummibalgs einvulkanisiert		Je nach Nennweite
bis 6 bar, für
Unterdruck bis
0,05 bar absolut
Werkstoffe
Edelstahl:1.4301 (X5CrNi18-10)
1.4539 (X1NiCrMoCu25-20-5)
1.4571 (X6CrNiMoTi17-12-2)		Andere Werkstoffe auf Anfrage
Kohlenstoffstahl:1.0570 (S355J2G3) gummiert

Stützringe für die Typen B120, B121, B122, B123, B124 und B125

TYP VakuumstützringÜberdruckringDruck
B120OhneOhneGeringer Überdruck,
geringer Unterdruck
B121Medienkontakt, innen im WellenscheitelOhneGeringer Überdruck,
für Unterdruck bis 0,05 bar absolut
B122Kein Medienkontakt, im Wellenscheitel
des Gummibalgs einvulkanisiert		OhneGeringer Überdruck,
für Unterdruck bis 0,05 bar absolut
B123OhneAußen im
Wellental		Je nach Nennweite bis 6 bar,
geringer Unterdruck
B124Medienkontakt,
innen im Wellenscheitel		Außen im
Wellental		Je nach Nennweite bis 6 bar,
für Unterdruck bis 0,05 bar absolut
B125Kein Medienkontakt, im Wellenscheitel
des Gummibalgs einvulkanisiert		Außen im
Wellental		Je nach Nennweite bis 6 bar,
für Unterdruck bis 0,05 bar absolut
Werkstoffe
Edelstahl:1.4301 (X5CrNi18-10)
1.4539 (X1NiCrMoCu25-20-5)
1.4571 (X6CrNiMoTi17-12-2)		Andere Werkstoffe auf Anfrage
Kohlenstoffstahl:1.0570 (S355J2G3) gummiert

Stützring für die Typen B130, B140, B150, B131, B141, B151, B132, B142, B152, B133, B143, B153, B134, B144, B154, B135A, B145 und B155

TYP VakuumstützringÜberdruckringDruck
B130
B140
B150		OhneOhneGeringer Überdruck,
geringer Unterdruck
B131
B141
B151		Medienkontakt, innen im WellenscheitelOhneGeringer Überdruck,
für Unterdruck bis 0,05 bar absolut
B132
B142
B152		Kein Medienkontakt, im Wellenscheitel
des Gummibalgs einvulkanisiert		OhneGeringer Überdruck,
für Unterdruck bis 0,05 bar absolut
B133
B143
B153		OhneAußen im
Wellental		Je nach Nennweite bis 6 bar,
geringer Unterdruck
B134
B144
B154		Medienkontakt, innen im WellenscheitelAußen im
Wellental		Je nach Nennweite bis 6 bar,
für Unterdruck bis 0,05 bar absolut
B135
B145
B155		Kein Medienkontakt, im Wellenscheitel
des Gummibalgs einvulkanisiert		Außen im
Wellental		Je nach Nennweite bis 6 bar,
für Unterdruck bis 0,05 bar absolut
Werkstoffe
Edelstahl:1.4301 (X5CrNi18-10)
1.4539 (X1NiCrMoCu25-20-5)
1.4571 (X6CrNiMoTi17-12-2)		Andere Werkstoffe auf Anfrage
Kohlenstoffstahl:1.0570 (S355J2G3) gummiert
