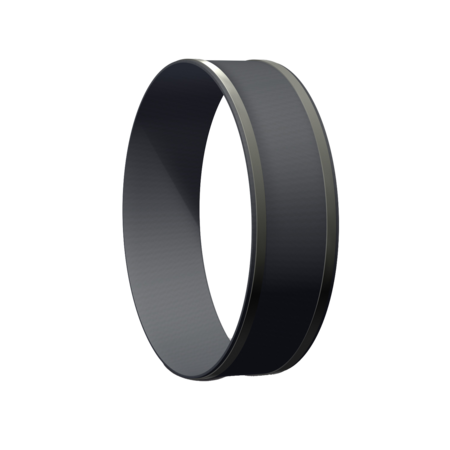

Schellenbefestigung ohne Welle

Schellenbefestigung ohne Welle

Typ B100 (DN50 - DN1500)

Typenschlüssel
B1 = Typ
0 = Anzahl Wellen
0 = Stützringvariante

Universalkompensator ohne Welle

Ausführung:Zylindrischer Gummibalg mit Stulpen für Schellenbefestigung
Nennweiten:Standard DN 50 bis DN 1500, Zwischengrößen möglich
Baulänge:= Baulücke +2 x Auflagebreite
Standardbaulücken L0 = 125 bis 250 mm
Andere Baulücken auf Anfrage
Auflagebreite:Abhängig von Druck, Nennweite und Schellenausführung
mindestens 40 mm
Druck:Je nach Nennweite und Baulänge bis 6 bar Vakuumfestigkeit
auf Anfrage
Dehnungsaufnahme:Für geringe axiale Stauchung und laterale Bewegungen.
Bei axialer Streckung oder Vakuum kann der Kompensator von der Rohrleitung gezogen werden (ggf. Sicke am Rohrleitungsende vorsehen)

Anwendung:

Kraftwerke, Anlagenbau, Lebensmittelindustrie, Klärwerke, Industrieanlagen z. B. zur Rohrleitungsentkopplung, an Schwingfördereinrichtungen, an Siebmaschinen

Gummibalg

GummiqualitätenDruckträger
bis 100°C:EPDMKühlwasser, Warmwasser, Seewasser,
Säuren, verdünnte Chlorverbindungen
Nylongewebe
Polyestergewebe
Kevlargewebe
Glasgewebe
Stahlgewebe
EPDM, mit TrinkwasserzulassungTrinkwasser
EPDM, weiß, mit LebensmittelzulassungNahrungsmittel
EPDM, abriebfestAbrasive Materialien, Wasser-Sand-Förderung
EPDM, isolierendElektroanlagenbau
IIRWarmwasser, Säuren, Laugen, Gase
CSMStarke Säuren, Laugen, Chemikalien
NBRÖle, Benzin, Lösemittel, Druckluft
NBR, hell, mit LebensmittelzulassungÖl-, fetthaltige Nahrungsmittel
bis 80°C:CRKühlwasser, leicht ölhaltiges Wasser, Seewasser
bis 70°C:NRAbrasive Materialien
bis 150°C:HNBRÖle, Benzin, Lösemittel, Druckluft
bis 180°C:FPMAggressive Chemikalien, Erdölderivate
bis 200°C:Silicon (Q)Luft, Seewasseratmosphäre
Silicon (Q), weiß, mit LebensmittelzulassungNahrungsmittel, Medizintechnik
PTFE-Auskleidung:
Bei hoher chemischer Beanspruchung auf der Innenseite an den Gummibalg fest anvulkanisiert.
Einschränkung der angegebenen Dehnungsaufnahme beachten!

Befestigungsschellen

Ausführung:Je nach Druck und Nennweite Endlosschellenband, Schneckengewindeband, Kleinschellen oder Gelenkbolzenschellen. Bei höheren Drücken 2 Schellen je Befestigungsseite nebeneinander
Breite:
Endlosschellenband:¾“
Schneckengewindeband:½“
Kleinschelle:je nach Ø: 9 – 12 mm
Gelenkbolzenschelle:je nach Ø: 18 – 30 mm
Werkstoffe:
Endlosschellenband mit Schraubschlaufe (Spannzange):1.7300
Schneckengewindeband mit Schneckenschraubschlaufe:1.4310
Kleinschelle, Band und Gehäuse:1.4016 (Schraube Stahl verzinkt)
Gelenkbolzenschelle, Band und Gehäuse:1.4016 (Schraube Stahl verzinkt)
