Universal

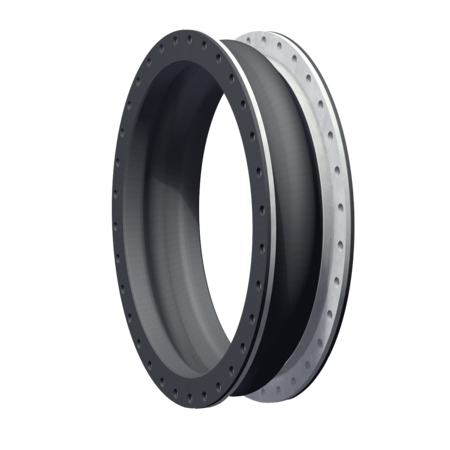

Vollgummiflansch mit einer oder mehr Wellen

Vollgummiflansch mit einer oder mehr Wellen
Отправить запрос
Скачать файл





Typen

TypeAusführung
U110Aohne Vakuumstützring
U111Amit innenliegendem Vakuumstützring
U112Amit einvulkanisiertem Vakuumstützring
U120Aohne Vakuumstützring
U121Amit innenliegendem Vakuumstützring
U122Amit einvulkanisiertem Vakuumstützring
U123Aohne Vakuumstützringe,
mit Überdruckring im Wellental außen
U124Amit innenliegenden Vakuumstützringen,
mit Überdruckring im Wellental außen
U125Amit einvulkanisierten Vakuumstützringen,
mit Überdruckring im Wellental außen
U130A, U140A, U150Aohne Vakuumstützringe
U131A, U141A, U151Amit innenliegenden Vakuumstützringen
U132A, U142A, U152Amit einvulkanisierten Vakuumstützringen
U133A, U143A, U153Aohne Vakuumstützringe,
mit Überdruckringen im Wellental außen
U134A, U144A, U154Amit innenliegenden Vakuumstützringen,
mit Überdruckringen im Wellental außen
U135A, U145A, U155Amit einvulkanisierten Vakuumstützringen,
mit Überdruckringen im Wellental außen

Typenschlüssel
U1 = Typ
1 = Anzahl Wellen
0 = Stützringvariante
A = Verspannungsvariante

Typ U110A, U111A und U112A (DN100 - DN4000)

Universalkompensatoren mit einer Welle

Ausführung:Hochelastischer, strömungsgünstiger, einwelliger Gummibalg mit Vollgummiflanschen und Hinterlegflanschen mit Stützschulter
Optional mit Vakuumstützring
Nennweiten:DN 100 bis DN 4000, Zwischengrößen möglich
Baulänge:Standard LE = 150 bis 400 mm
Andere Baulängen auf Anfrage
Druck:Je nach Nennweite bis 25 bar
Vakuumfest bis 0,8 bar absolut,
mit Vakuumstützring bis 0,05 bar absolut
Auslegung nach Druckgeräterichtlinie PED 97/23/EG
Dehnungsaufnahme:Für große axiale, laterale und angulare Bewegungen
Verstellkraft: Axiale und laterale Verstellkräfte

Anwendung:

Kühlwassersysteme, Entsalzungsanlagen, Trinkwasserversorgung, Anlagenbau z. B. in Rohrleitungen, an Pumpen, als Ausbaustücke, an Kondensatoren und Behältern.

Typ U120A, U121A, U122A, U123A, U124A und U125A (DN100 - DN4000)

Universalkompensatoren mit zwei Wellen

Ausführung:Hochelastischer, strömungsgünstiger, zweiwelliger Gummibalg mit Vollgummiflanschen und Hinterlegflanschen mit Stützschulter
Optional mit Vakuumstützringen und/oder Überdruckring im Wellental außen
Nennweiten:DN 100 bis DN 4000, Zwischengrößen möglich
Baulänge:Standard LE = 350 bis 600 mm
Andere Baulängen auf Anfrage
Druck:Je nach Nennweite bis 10 bar
Vakuum ohne Vakuumstützringe nicht zulässig,
mit Vakuumstützringen bis 0,05 bar absolut
Auslegung nach Druckgeräterichtlinie PED 97/23/EG
Dehnungsaufnahme:Für sehr große axiale, laterale und angulare Bewegungen

Anwendung:

Kühlwassersysteme, Entsalzungsanlagen, Trinkwasserversorgung, Anlagenbau z. B. in Rohrleitungen, an Pumpen, als Ausbaustücke, an Kondensatoren und Behältern.

Typ U130A, U140A, U150A, U131A, U141A, U151A, U132A, U142A, U152A, U133A, U143A, U153A, U134A, U144A, U154A, U135A, U145A und U155A (DN100 - DN4000)

Universalkompensator mit drei oder mehr Wellen

Ausführung:Hochelastischer, strömungsgünstiger, drei- oder mehrwelliger Gummibalg mit Vollgummiflanschen und Hinterlegflanschen mit Stützschulter Optional mit Vakuumstützringen und/oder Überdruckringen im Wellental außen
Nennweiten:DN 100 bis DN 4000, Zwischengrößen möglich
Baulänge/Wellen:Standard LE = 650 mm mit 3 Wellen Typ U130A
Standard LE = 850 mm mit 4 Wellen Typ U140A
Standard LE = 1050 mm mit 5 Wellen Typ U150A
Andere Baulängen auf Anfrage
Druck:Je nach Nennweite bis 6 bar
Vakuum ohne Vakuumstützringe nicht zulässig, mit
Vakuumstützringen bis 0,05 bar absolut. Auslegung
nach Druckgeräterichtlinie PED 97/23/EG
Dehnungsaufnahme:Für extrem große axiale, laterale und angulare
Bewegungen

Anwendung:

Kühlwassersysteme, Entsalzungsanlagen, Trinkwasserversorgung, Anlagenbau z. B. in Rohrleitungen, an Pumpen, als Ausbaustücke, an Kondensatoren und Behältern.

Gummibalg

GummiqualitätenDruckträger
bis 100°C:EPDMKühlwasser, Warmwasser, Seewasser,
Säuren, verdünnte Chlorverbindungen		Nylongewebe
Polyestergewebe
Kevlargewebe
Glasgewebe
Stahlgewebe
EPDM, mit TrinkwasserzulassungTrinkwasser
EPDM, weiß, mit LebensmittelzulassungNahrungsmittel
EPDM, abriebfestAbrasive Materialien, Wasser-Sand-Förderung
EPDM, isolierendElektroanlagenbau
IIRWarmwasser, Säuren, Laugen, Gase
CSMStarke Säuren, Laugen, Chemikalien
NBRÖle, Benzin, Lösemittel, Druckluft
NBR, hell, mit LebensmittelzulassungÖl-, fetthaltige Nahrungsmittel
bis 80°C:CRKühlwasser, leicht ölhaltiges Wasser, Seewasser
bis 70°C:NRAbrasive Materialien
bis 150°C:HNBRÖle, Benzin, Lösemittel, Druckluft
bis 180°C:FPMAggressive Chemikalien, Erdölderivate
bis 200°C:Silicon (Q)Luft, Seewasseratmosphäre
Silicon (Q), weiß, mit LebensmittelzulassungNahrungsmittel, Medizintechnik
PTFE-Auskleidung:
Bei hoher chemischer Beanspruchung auf der Innenseite an den Gummibalg fest anvulkanisiert, ab DN 300 möglich.
Einschränkung der angegebenen Dehnungsaufnahme beachten!

Flansche

Ausführung:Ein- oder mehrteilige, runde Hinterlegflansche mit Stützschulter und Durchgangslöchern
Flanschnormen:DIN, ANSI, AWWA, BS, JIS, Sondermaße ebenfalls möglich
Werkstoffe:Kohlenstoffstahl:1.0038 (S235JRG2)
1.0570 (S355J2G3)
Edelstahl:1.4301 (X5CrNi18-10)
1.4571 (X6CrNiMoTi17-12-2)
Aluminium:AlMg3
Andere Werkstoffe auf Anfrage
Korrosionsschutz:Grundiert, feuerverzinkt, Sonderanstrich

optionales Zubehör

Schutzhauben:UV-Schutzhaube
Erdabdeckhaube
Flammschutzhaube
Leitrohre:Zylindrisches Leitrohr
Konisches Leitrohr
Teleskopleitrohr



Stützringe für die Typen U110A, U111A und U112A



 TypVakuumstützringDruck
U110AOhneJe nach Nennweite bis 25 bar,
für Unterdruck bis 0,8 bar absolut
U111AMedienkontakt,
Innen im Wellenscheitel		Je nach Nennweite bis 25 bar,
für Unterdruck bis 0,05 bar absolut
U112AKein Medienkontakt,
Im Wellenscheitel des Gummibalgs einvulkanisiert		Je nach Nennweite bis 25 bar,
für Unterdruck bis 0,05 bar absolut





  Werkstoffe

Edelstahl:1.4301 (X5CrNi18-10)
1.4539 (X1NiCrMoCu25-20-5)
1.4571 (X6CrNiMoTi17-12-2)		Andere Werkstoffe auf Anfrage
Kohlenstoffstahl:1.0570 (S355J2G3) gummiert







Stützringe für die Typen U120A, U121A, U123A, U124A und U125A



 TypVakuumstützringÜberdruckrungDruck
U120AOhneOhneGeringer Überdruck,
geringer Unterdruck
U121AMedienkontakt,
innen im Wellenscheitel		OhneGeringer Überdruck,
für Unterdruck bis 0,05 bar absolut
U122AKein Medienkontakt,
im Wellenscheitel des Gummibalgs einvulkanisiert		OhneGeringer Überdruck,
für Unterdruck bis 0,05 bar absolut
U123AOhneAußen im WellentalJe nach Nennweite bis 10 bar,
geringer Unterdruck
U124AMedienkontakt innen im WellenscheitelAußen im WellentalJe nach Nennweite bis 10 bar,
für Unterdruck bis 0,05 bar absolut
U125AKein Medienkontakt,
im Wellenscheitel des Gummibalgs einvulkanisiert		Außen im WellentalJe nach Nennweite bis 10 bar,
für Unterdruck bis 0,05 bar absolut





  Werkstoffe

Edelstahl:1.4301 (X5CrNi18-10)
1.4539 (X1NiCrMoCu25-20-5)
1.4571 (X6CrNiMoTi17-12-2)		Andere Werkstoffe auf Anfrage
Kohlenstoffstahl:1.0570 (S355J2G3) gummiert







Stützring für die Typen U130A, U140A, U150A, U131A, U141A, U151A, U132A, U142A, U152A, U133A, U143A, U153A, U134A, U144A, U154A, U135A, U145A und U155A





 TypenVakuumstützringÜberdruckringDruck
U130AOhneOhneGeringer Überdruck,
geringer Unterdruck
U140AOhneOhneGeringer Überdruck,
geringer Unterdruck
U150AOhneOhneGeringer Überdruck,
geringer Unterdruck
U131AMedienkontakt,
innen im Wellenscheitel		OhneGeringer Überdruck,
für Unterdruck bis 0,05 bar absolut
U141AMedienkontakt,
innen im Wellenscheitel		OhneGeringer Überdruck,
für Unterdruck bis 0,05 bar absolut
U151AMedienkontakt,
innen im Wellenscheitel		OhneGeringer Überdruck,
für Unterdruck bis 0,05 bar absolut
U132A

Kein Medienkontakt,
im Wellenscheitel des Gummibalgs einvulkanisiert

OhneGeringer Überdruck,
für Unterdruck bis 0,05 bar absolut
U142AKein Medienkontakt,
im Wellenscheitel des Gummibalgs einvulkanisiert		Ohne

Geringer Überdruck,
für Unterdruck bis 0,05 bar absolut

U152A

kein Medinekontakt,
im Wellenscheitel des Gummibalgs einvulkanisiert

OhneGeringer Überdruck,
für Unterdruck bis 0,05 bar absolut
U133AOhneAußen im WellentalJe nach Nennweite bis 6 bar,
geringer Unterdruck
U143AOhneAußen im Wellental

Je nach Nennweite bis 6 bar,
geringer Unterdruck

U153AOhneAußen im Wellental

Je nach Nennweite bis 6 bar,
geringer Unterdruck

U134AMedienkontakt,
innen im Wellenscheitel		Außen im Wellentalje nach Nennweite bis 6 bar,
für Unterdruck bis 0,05 bar absolut
U144AMedienkontakt,
innen im Wellenscheitel		Außen im Wellentalje nach Nennweite bis 6 bar,
für Unterdruck bis 0,05 bar absolut
U154AMedinekontakt,
innen im Wellenscheitel		Außen im Wellental

je nach Nennweite bis 6 bar,
für Unterdruck bis 0,05 bar absolut

U135AKein Medienkontakt,
im Wellenscheitel des Gummibakg einvulkanisiert		Außen im Wellentalje nach Nennweite bis 6 bar,
für Unterdruck bis 0,05 bar absolut
U145kein Medienkontakt,
im Wellenscheitel des Gummibalgs einvulkanisiert		Außen im Wellentalje nach Nennweite bis 6 bar,
für Unterdruck bis 0,05 bar absolut
U155kein Medienkontakt,
im Wellenscheitel des Gummibalgs einvulkanisiert		Außen im Wellentalje nach Nennweite bis 6 bar,
für Unterdruck bis 0,05 bar absolut





  Werkstoffe

Edelstahl:1.4301 (X5CrNi18-10)
1.4539 (X1NiCrMoCu25-20-5)
1.4571 (X6CrNiMoTi17-12-2)		Andere Werkstoffe auf Anfrage
Kohlenstoffstahl:1.0570 (S355J2G3) gummiert
