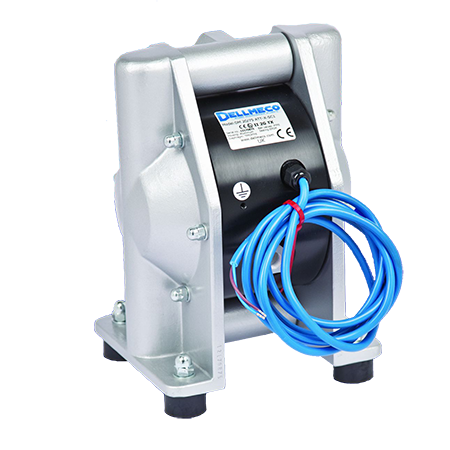

Im Motorgehäuse wird ein berührungsloser Sensor (Näherungsinitiator) eingebaut. Dieser registriert jeden zweiten Hub der Membrane in der Pumpenkammer. Diese Art der Hubzählung ist unabhängig von der Betriebsart der Pumpe. Die Signale des Sensors lassen sich beispielsweise an eine vorhandene Steuerung oder an einen optional erhältlichen Hubzähler weiterleiten. Über den Hubzähler können der Pumpe die Hübe vorgegeben werden. Ist die eingestellte Hubzahl erreicht, wird die Pumpe über ein ebenfalls optional erhältliches Magnetventil abgeschaltet.
Über einen Drucksensor können die Hübe auch pneumatisch erfasst werden. Hierbei wird die Druckänderung im Motorgehäuse hinter einer Membrane gemessen.
Die Hubzähler sind in folgenden Ausführungen erhältlich:
SC 1 – Näherungsinitiator (Namur) mit ca. 3,0 m Anschlusskabel
SC 2 – Näherungsinitiator (Namur) mit Hubzähler
SC 3 – Näherungsinitiator (Namur) mit Hubzähler und eigensicherem Trennschaltverstärker gemäß Ex-Bereich
SC 5 – Druckschalter (1,0 – 10,0 bar) mit ca. 5,0 m Anschlusskabel
SC 6 – Druckschalter (1,0 – 10,0 bar) mit Hubzähler
Hinweis:
Wird der Näherungsinitiator (SC 1) im Ex-Bereich eingesetzt, ist zusätzlich zum Näherungsinitiator ein eigensicherer Trennschaltverstärker vorzusehen.
