Membranbruchüberwachung

Membranbruchüberwachung

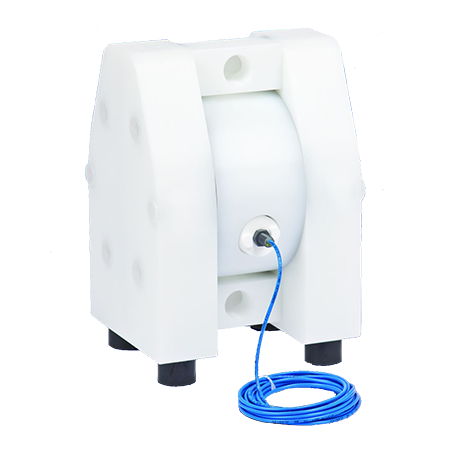

Im Schalldämpfer der Pumpe wird ein Feuchtigkeitssensor (kapazitiv) montiert. Dieser Sensor erkennt jede Flüssigkeit, die bei einem Membranbruch zwangsläufig in den Motor der Pumpe gelangt. Das Ausgangssignal des Sensors lässt sich an eine vorhandene speicherprogrammierbare Steuerung oder an ein optional erhältliches Steuergerät weiterleiten. Meldet der Sensor ein Alarmsignal, lässt sich dieser Alarm an ein ebenfalls optional erhältliches Magnetventil weiterleiten. Das Magnetventil unterbricht die Luftzufuhr. Die Pumpe stoppt.

Hinweis:

Wird die Pumpe ohne vorgeschalteten Wasserabscheider (Filterregler) betrieben, kann feuchte Druckluft zum Auslösen des Sensors (Alarm) führen. Es ist daher zwingend notwendig, vor der Pumpe einen optional erhältlichen Wasserabscheider (Filterregler) zu installieren.

Wird die Membranbruchüberwachung (DM1, DM2) im Ex-Bereich eingesetzt, ist zusätzlich zum Näherungsinitiator ein eigensicherer Trennschaltverstärker vorzusehen.

Die Membranbruchüberwachungen sind in folgenden Ausführungen erhältlich:

DM 1 – Feuchtigkeitssensor, kapazitiv (Namur) mit ca. 3,0m Anschlusskabel

DM 2 – Feuchtigkeitssensor, kapazitiv (Namur), mit Steuergerät
