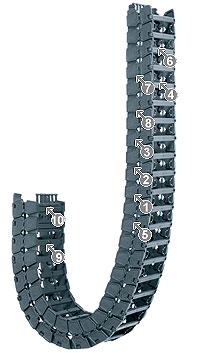

Серия E3.22

1. Мягкий ход благодаря особому принципу соединения, 38db(A) макс.
2. Идеальна для высоких ускорений и высоких скоростей
3. Малый шаг
4. Состоит из трех частей
5. Модульная система - открывающиеся поперечины, внутренние разделители и боковины
6. Простой и быстрый монтаж, а также легкий доступ к кабелям благодаря специальному механизму и открывающимся поперечинам
7. Простое увеличение/уменьшение длины
8. Подходит для плоских кабелей
9. Различные принадлежности: внутренние разделители,гребенка доступны

10. Большая внешняя несущая поверхность и высокая допустимая нагрузка благодаря сомкнутым несущим поверхностям

Внутренняя ширина Bi: 20 - 60 мм
Радиус изгиба R: 44 до 75 мм
Шаг: 16,7 мм/звено=60 звеньев/м (1002 мм)

Шаг: 16,7 мм
Звеньев/м: 60 (1002 мм)
Длина цепи = S/2 + K
A1 = подвижный конец
A2 = фиксированный конец

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

• требуется очень тихий,с низкой вибрацией ход
• требуется для высоких скоростей и/или ускорений (теор.до 100 g или 1000 м/с)
• необходима очень износостойкая цепь®, свыше 50 млн. циклов без истирания
• требуется очень легкая цепь® (до 40% легче чем у серии E2)
• требуется для использования с плоскими кабелями
• необходима для малого радиуса изгиба и маленьких монтажных пространств
• требуется быстрый доступ к кабелям и легкий монтаж
• требуется для минимального  истирания (например при применении в "чистом производстве")

• требуется недорогая, открывающаяся кабельная цепь
• требуется простая, не открывающаяся цепь® Е2/000
