Серия E6.40

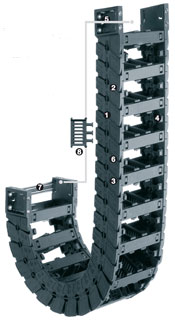

1.Эластичные соединительные элементы
2.Малый шаг для тихого, плавного хода
3.Очень большая поверхность скольжения
4.Увеличение и уменьшение  благодаря модульной системе

5.Внутренний тормоз

6.Установка крепежного элемента с любой стороны (возможна установка гребенки)
7.Сепаратор с зубцами для крепления кабелей E6.40.02.Z в первом и последнем звене цепи

8.Доступна с/без встроенного С-профиля

Внутренняя ширина Bi: 40 до 300 мм
Радиус изгиба R: 63 до 200 мм
Шаг: 27,8 мм/звено = 36 звеньев/м

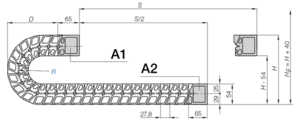

A1 = подвижный конец, A2 = фиксированный конец
Шаг: 27,8 мм
Звеньев/м: 36 (1000,8 мм)
Длина хода: S
Длина цепи = S/2 + K

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

• требуется очень тихий ход
• требуется для очень высоких скоростей и/или ускорений
• необходимы высокие усилия растяжения/сжатия
• требуется для малого радиуса изгиба
• необходим низкий уровень вибрации
• требуется для минимального  истирания (например при применении в "чистом производстве")

• требуется для применения "на боку"
• требуется обратный радиус изгиба
• необходимы высокие дополнительные нагрузки
• требуется для работы в условиях сильной загрязненности
