Система E3, E6

Серия E6.29

Baureihe E6.29

Серия E6.29 Система E6

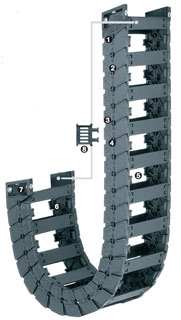

1.Эластичные соединительные элементы
2.Малый шаг для тихого, плавного хода
3.Очень большая поверхность скольжения
4.Увеличение и уменьшение  благодаря модульной системе
5.Большая внутренняя высота
6.Внутренний тормоз

7.Установка крепежного элемента с любой стороны (возможна установка гребенки)
8.Сепаратор с зубцами для крепления кабелей E6.29.02.Z в первом и последнем звене цепи

Внутренняя ширина Bi: 30 до 120 мм
Радиус изгиба R: 55 до 150 мм
Шаг: 22 мм/звено=46 звеньев/м (1012 мм)

A1 = подвижный конец, A2 = фиксированный конец
Шаг: 22 мм
Звеньев/м: 46 (1012 мм)
Длина хода: S
Длина цепи = S/2 + K

R055075100150
H150190240340
D097117142192
K220280360520

* Необходимая высота
HF = H + 40 мм (при весе кабелей 2 кг/м)



Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием


Рекомендуется использовать серию E 6.29 если: Не рекомендуется использовать серию E 6.29 если:
  • требуется очень тихий ход
  • требуется для очень высоких скоростей и/или ускорений
  • необходимы высокие усилия растяжения/сжатия
  • требуется для малого радиуса изгиба
  • необходим низкий уровень вибрации
  • требуется для минимального  истирания (например при применении в "чистом производстве")



  • требуется для применения "на боку"
  • требуется обратный радиус изгиба
  • необходимы высокие дополнительные нагрузки
Крепежные элементы

KMA - поворотный

крепление с наружной стороны
использование без поддержки (для больших длин перемещения обратитесь за консультацией)
ограниченное монтажное пространство
возможна установка с любой стороны
