Ротационные соединения

Серия DP

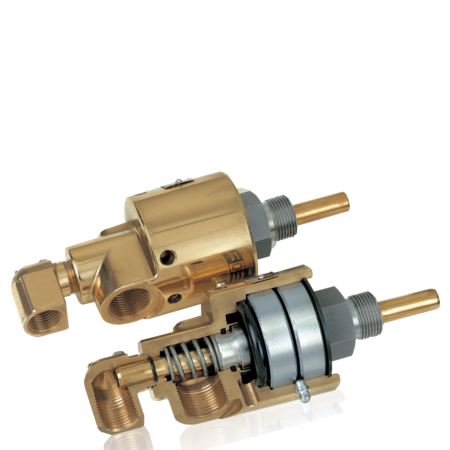

Baureihe DP

Технические характеристики:
• тело и колено изготовлено из латуни, с учётом условий окружающей среды использована дробеструйная обработка стеклом, для утечки 5 расточек с резьбой по периметру корпуса для защиты подшипников, возможно присоединение шланга для контролируемого отвода утечки
• тела DN 03 и 06 изготовлены из анодированного алюминия
• роторы из хромированной стали
• два шарикоподшипника, смазанных с рабочей стороны, до 80°C не требуют обслуживания, для более высоких температур легкодоступны для смазки
• скользящие уплотнения разгружены, возможно комбинирование различных материалов - рекомендуем комбинацию 1 для воды до 80°C, комбинацию 3 для воды и масла-теплоносителя до 160°C, комбинацию 4 для загрязнённой воды и комбинацию 5 для воздуха
• серия - 800 для масла-теплоносителя имеет температуростойкие шарикоподшипники, O-ринги из витона и осевое уплотнение вала в качестве дополнительной защиты подшипников
• соединение с вращающейся нагнетательной системой с помощью:

  • стандартного резьбового соединения с правой или левой резьбой G/BSP (ISO 228) или NPT (ANSI)
  • уплотнетельной и центрирующей поверхности на сбеге резьбы для плоского уплотнения
  • K-фланца и конического внутреннего кольца (DN40 и DN50)
  • жёсткого фланца F (DN40 и DN50)

• радиальное присоединение подшипника с помощью правой резьбы G/BSP (ISO 228) или NPT (ANSI), аксиальное - с помощью правий резьбы NPT (ANSI) или у серии 800 - с помощью правой резьбы G(BSP (ISO 228). Резьба осевая с запорным винтом, у серии-800 - с плоским уплотнением
• защита от вращения не требуется благодаря низкому моменту трения

Колено
Уплотнительные головки DP всегда поставляются в одноходовом исполнении. Для двухходового исполнения необходимо демонтировать заглушку и использовать подходяший тип колена.
P 2 - для жёсткой внутренней трубки (закреплённой)
PR 2 - для вращающейся внутренней трубки (в колене)
PO 2 - для жёсткой внутренней трубки, плавающей в O-ринге, закрепление винтом. Имеется в наличии внутренняя трубка для типа PO 2.
