Ротационные соединения

Серия DX

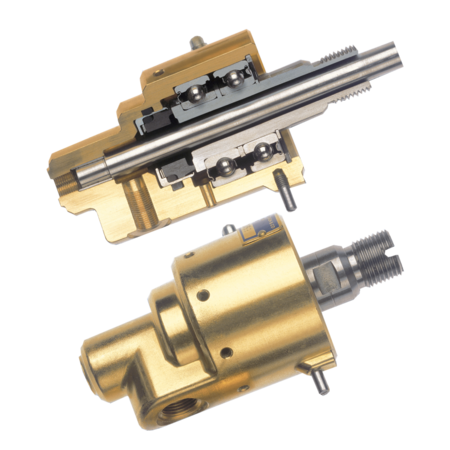

Drehdurchführung Baureihe DX

Технические характеристики
• тело изготовлено из латуни, для диаметров больше DN 100 двойной корпус из стали
• ротор или уплотнение ротора выполнено из хромовой стали; для DXS - из металлизированной керамики
• компактное подвижное уплотнение, для диаметров больше DN 100 и у DXSB легкозаменимое уплотнение ротора
• два подшипника скольжения, у серии 300 - конические подшипники для особых требований; подшипники для эксплуатации до 80°C не требуют обслуживания; для более высоких температур - легкодоступны для смазки
• соединение с вращающейся нагнетательной системой с помощью:

  • стандартного резьбового соеднения для DN 10-80 с правой или левой резьбой G/BSP (ISO 228). Уплотнительный и центрирующий конус на сбеге резьбы.

Дополнительный переходник для NPT и других резьб.

  • K-фланцев и конического внутреннего кольца
  • жёсткие фланцы (F) возможны для серий DXSB и DN 100-150

• для DN 10-80 радиальные и аксиальные присоединения правой резьбой согласно ISO 228. Дополнительный переходник для NPT и других резьб. От DN 100 присоединение тел с помощью фланца по DIN 2633, PN 16. ANSI на заказ
• серия DXSB и DXS DN 100-150 с вентиляционными пробками G 1/2
• внутренняя резьба для жёсткой внутренней трубки (серия DX/DXS 2...) всегда правосторонняя, и для ротора с левой резьбой
• втулка скольжения для вращающейся внутренней трубки в качестве щелевого уплотнения. У серии DXSA вращающаяся внутренняя трубка (не является частью комплекта поставки) в роторе уложена статически, для точного выделения хода вперёд и назад имеются дополнительные уплотнения
• защита от вращения арретирующим штифтом, от DN 100 - с помощью вилки

Серия DXSB
• внутренняя трубка вставлена в ротор и вращается одновременно с ним. Поэтому данная область не изнашивается. Таким же образом можно упростить конструкцию вала
• съёмное уплотнение ротора
• возможно большее количество оборотов

Серия DXSA
• аналогична серии DXSB, но DXSA - усиленная версия для особо тяжёлых условий эксплуатации
• уплотнение между подводом и отводом
