Ротационные соединения

Серия H

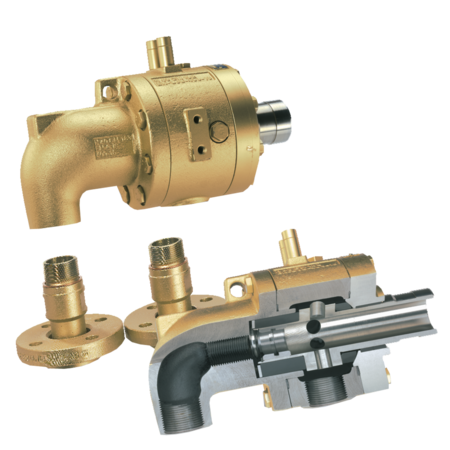

Drehdurchführung Baureihe H02

Применяются для следующих носителей:
охлаждающая вода, горячая вода, пар, вакуум, масло-теплоноситель (HW)

Технические характеристики:

  • тело изготовлено из латуни, от диаметра DN 125 и у серии HWA - из стали
  • роторы из хромовой стали, уплотнительные поверхности от DN 65 и у серии HWA из хромовой стали
  • уплотнительные элементы и подшипники из качественного износостойкого углерода,  уплотнительное кольцо под постоянным давлением пружины
  • серия HW имеет импрегнированный металлом углерод для очень высоких давлений, температур и оборотов
  • посадка в подшипнике и уплотнении не имеет особых требований к обслуживанию, указатель истирания уплотнительного  кольца находится на роторе
  • соединение с вращающейся нагнетательной системой с помощью стандартного резьбового соеднения с правой или левой резьбой или
    K-фланца и конического внутреннего кольца
  • радиальное и осевое присоединение корпуса правой резьбой
  • для масло-теплоносителя, в соответствии с мерами безопасности, недопустимо уплотнение в резьбе, рекомендуем присоединение с помощью фланца
  • резьба для жёсткой внутренней трубки всегда правосторонняя и при левой резьбе на роторе (серия 2)
  • втулка подшипника скольжения для вращающейся внутренней трубки, щелевое уплотнение
  • у серии HWA вращающяяся внутренняя трубка (не является частью поставки) неподвижно уложена в роторе, для чёткого разделения впуска и выпуска имеются дополнительные уплотнения
  • защита от вращения неподвижных частей ротационной головки осуществляется с помощью вилки на корпусе, которая служит как сцепление для арретирующего штифта
  • температурное расширение вала или истиранеие уплотнения и подшипника при эксплуатации приводят к перемещению втулки (по направлению к валу). Защита от вращения, соединение шлангов и внутренней трубки не должно препятствовать этому осевому перемещению, так как это может привести к функциональной неисправности
