Система E4/00

Серия 210

Serie 210

Серия E4.21

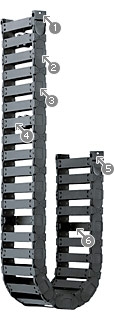

1. Прямой ход благодаря дизайну внутренней/наружной части звена
2. Низкий уровень шума благодаря встроенному тормозу в системе регулирования радиуса изгиба
3. Очень высокая жесткость и высокие нагрузки при больших боковых усилиях благодаря соединению звеньев внахлест
4. На 15% больше усилие растяжения (в сравнении со старой серией E4), большая длина без поддержки благодаря улучшенной конструкции защелок и вертикальному радиальному тормозу
5. Съемные поперечины на внутреннем/наружном радиусе
6. Широкие округленные поперечины исключают повреждение кабелей
7. Улучшенная поверхность скольжения – долгий срок службы
8. Гладкая наружная поверхность, стойкость к загрязнениям
9. Различные варианты внутренних разделителей
10. Возможна установка гребенки, сепараторов с зубцами для закрепления кабелей
11.Возможна установка поворотного крепежного элемента с любой стороны
12.Доступна в исполнении с обратным радиусом изгиба

Внутренняя ширина Bi: 30 до 120 мм
Радиус изгиба R: 38 до 200 мм
Шаг: 30,5 мм/звено = 33 звена/м
(1007мм)

A1=подвижный конец, A2=фиксированный конец
Шаг: 30,5 мм
Звена/м: 33 звена
Длина хода: S
Длина цепи = S/2 + K






R038048063075100150200
H104124154178228328428
D085095110120145195245
K185215260300380535690

Необходимая высота HF = H + 30 мм (при весе кабелей 1,5 кг/м)



Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина перемещения в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием






Рекомендуется использовать серию E4.21 если: Не рекомендуется использовать серию E4.21 если:
  • требуется цепь с низким уровнем шума
  • необходима для высоких скоростей и (или) ускорений
  • требуется для больших длин перемещения



  • требуется односторонне открывающаяся кабельная цепь® или недорогая закрытая цепь





Крепежные элементы






для использования без поддержки

возможна установка с любой стороны
для ограниченного монтажного пространства
встроенная гребенка

переменный угол для большей гибкости монтажа
