Система E4/00

Серия 640

Serie 640

Серия 640, открытая кабельная цепь®

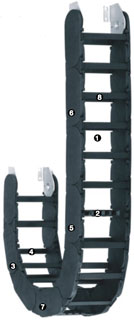

1. Оптимальное соотношение между внутренней и внешней высотой
2. Съемные поперечины на наружном/внутреннем радиусе
3. Различные варианты внутренних разделителей
4. Низкий уровень шума благодаря встроенному тормозу в системе регулирования радиуса изгиба
5. Гладкая наружная поверхность с высокой боковой износостойкостью
6. Широкие округленные поперечины исключают повреждение кабелей
7. Доступна в исполнении с обратным радиусом изгиба









Поставляемая внутренняя ширина: 87 до 562 мм
Поставляемый радиус изгиба: 200 до 700 мм
Шаг: 143 мм/звено = 7 звеньев/м

A1=подвижный конец, A2=фиксированный конец
Шаг: 143 мм/звено
Звеньев/м: 7
Длина хода: S
Длина цепи = S/2 + K


R2002503003504004505005506007501000
H545645747845945104511451245134516452145
D4154655155656156657157658159651215
K9201080124014001560172018702020217526603435

* Необходимая высота
HF = H + 100 мм (при весе кабелей 5 кг/м)



Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием


Рекомендуется использовать серию 640 если: Не рекомендуется использовать серию 640 если:
  • требуется цепь с низким уровнем шума
  • необходима для высоких скоростей и (или) ускорений
  • требуется для больших длин перемещения
  • требуется для высоких дополнительных нагрузок



  • требуется простая и недорогая кабельная цепь
  • необходима более высокая стабильность
  • требуется закрытое исполнение цепи
Крепежные элементы

Крепежный элемент из стали


для поворотных соединений
одинаковый комплект (2-части) для любой ширины цепи
проводит электричество
