Система E4/00

Серия 400 / 410 / R880

Serie 400 / 410 / R880

Серия 400, открытая кабельная цепь®

Серия  410, кабельная цепь с поперечинами установленными через одно звено

Серия R880, закрытая кабельная цепь

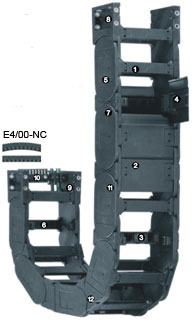

1. Съемные поперечины на наружном/внутреннем радиусе
2. Различные варианты внутренних разделителей
3. Возможно сочетание открытых и закрытых участков
4. Низкий уровень шума благодаря встроенному тормозу в системе регулирования радиуса изгиба
5. Гладкая наружная поверхность с высокой боковой износостойкостью
6. Широкие округленные поперечины исключают повреждение кабелей
7. Съемные открывающиеся крышки закрытой цепи
8. Возможна установка крепежных элементов с любой стороны
9. Возможна поставка поворотного или прямого крепежных элементов
10.Вариант - встроенный C-образный профиль с кабельными зажимами
11. Доступна в исполнении с обратным радиусом изгиба

12.Встроенная гребенка

400 / 410R880

Поставляемая внутренняя ширина Bi: 50 до 600 мм
Поставляемый радиус изгиба R: 135 до 500 мм
Шаг: 91 мм/звено = 11 звеньев/м

Поставляемая внутренняя ширина Bi: 75 до 462 мм
Поставляемый радиус изгиба R: 150 до 500 мм
Шаг: 91 мм/звено = 11 звеньев/м

A1=подвижный конец, A2=фиксированный конец
Шаг: 91 мм/звено
Звеньев/м: 11
Длина хода: S
Длина цепи = S/2 + K


R135*150175200240250300350400500
H3603854354855655856857858851085
D270285310335375385435485535635
K650750825900102010501225134014501775

 Необходимая высота
HF = H + 50 мм (при весе кабелей 3 кг/м)

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием


Рекомендуется использовать серию 400 если: Не рекомендуется использовать серию 400/410 если:
  • требуется цепь с низким уровнем шума
  • необходима для высоких скоростей и (или) ускорений
  • требуется для больших длин перемещения
  • требуется для высоких дополнительных нагрузок
  • необходима без преднатяга



  • требуется применение на боку при большой длине перемещения без поддержки
  • необходима цепь с очень низким уровнем вибрации
Рекомендуется использовать серию R880 если: Не рекомендуется использовать серию R880 если:
  • требуется цепь с низким уровнем шума
  • необходима для высоких скоростей и (или) ускорений
  • требуется для больших длин перемещения
  • требуется для высоких дополнительных нагрузок
  • необходима без преднатяга



  • требуется применение на боку при большой длине перемещения без поддержки
  • необходима цепь с очень низким уровнем вибрации
Крепежные элементы

KMA "поворотный"


KMA "прямой"



для использования без поддержки
для ограниченного монтажного пространства
вариант - встроенный  C-образный профиль с кабельными зажимами
коррозионностойкий
возможна установка с любой стороны


для горизонтального/вертикального применения
 возможна установка с любой стороны
 доступен C-образный профиль
 коррозионностойкий
 для жестких соединений
 для очень высоких ускорений
