Система E4/00

Серия 380 / 390 / R780

Serie 380 / 390 / R780

Серия 380, открытая кабельная цепь®

Серия 390, кабельная цепь с поперечинами установленными через одно звено

Серия R780, закрытая кабельная цепь

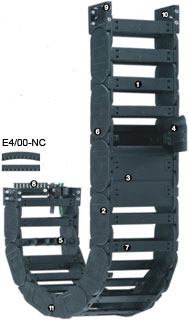

1. Съемные поперечины на наружном/внутреннем радиусе
2. Различные варианты внутренних разделителей
3. Возможно сочетание открытых и закрытых участков
4. Низкий уровень шума благодаря встроенному тормозу в системе регулирования радиуса изгиба
5. Гладкая наружная поверхность с высокой боковой износостойкостью
6. Широкие округленные поперечины исключают повреждение кабелей
7. Съемные открывающиеся крышки закрытой цепи
8. Возможна установка крепежных элементов с любой стороны
9. Возможна поставка поворотного или прямого крепежных элементов
10.Вариант - встроенный C-образный профиль с кабельными зажимами
11. Доступна в исполнении с обратным радиусом изгиба



380 / 390R780

Поставляемая внутренняя ширина Bi: 50 до 400 мм
Поставляемый радиус изгиба R: 75 до 350 мм
Шаг: 67 мм/звено=15 звеньев/м

Поставляемая внутренняя ширина Bi: 50 до 300 мм
Поставляемый радиус изгиба R: 125 до 350 мм
Шаг: 67 мм/звено=15 звеньев/м

A1=подвижный конец, A2=фиксированный конец
Шаг: 67 мм/звено
Звеньев/м: 15
Длина хода: S
Длина цепи = S/2 + K


R075100115125150170200215250300350
H215265295315365405465495565665765
D174199214224249269299314349399449
K37045050053061067076581092010801235

* Необходимая высота
HF = H + 40 мм (при весе кабелей 2 кг/м)



Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием


Рекомендуется использовать серию 380 / 390 если: Не рекомендуется использовать серию 380/390 если:
  • требуется цепь с низким уровнем шума
  • необходима для высоких скоростей и (или) ускорений
  • требуется для больших длин перемещения
  • требуется для высоких дополнительных нагрузок
  • необходима без преднатяга



  • требуется применение на боку при большой длине перемещения без поддержки
  • необходима цепь с очень низким уровнем вибрации
Рекомендуется использовать серию R780 если: Не рекомендуется использовать серию R780 если:
  • требуется цепь с низким уровнем шума
  • необходима для высоких скоростей и (или) ускорений
  • требуется для больших длин перемещения
  • требуется для высоких дополнительных нагрузок
  • необходима без преднатяга



  • требуется применение на боку при большой длине перемещения без поддержки
  • необходима цепь с очень низким уровнем вибрации
Крепежные элементы

KMA "поворотный"

KMA "прямой"


для использования без поддержки

для ограниченных монтажных пространств
вариант - встроенный  C-образный профиль с кабельными зажимами
коррозионностойкий
возможна установка с любой стороны


для горизонтального/вертикального применения
  возможна установка с любой стороны
  доступен C-образный профиль
  коррозионностойкий
  для жестких соединений
  для очень высоких ускорений
