Система E2

Серия 04

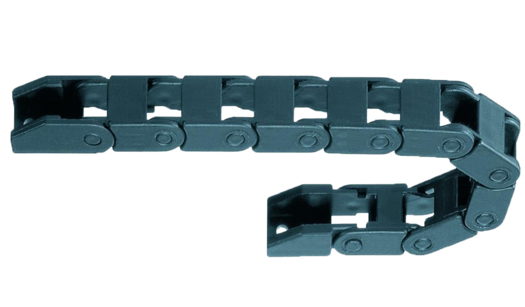

Baureihe 04

Серия 04 - Кабельные цепи, которые не требуют открывания
Маленькие кабельные цепи. Внутренний размер 7 x 7 мм

Поставляемая внутренняя ширина Bi: 7 до 30 мм
Поставляемый радиус изгиба R: 15 до 48 мм
Шаг: 16,7 мм на каждое звено = 60 звеньев/м

A1=Подвижный конец

A2=Фиксированный конец
Шаг: 16,7 мм
Звеньев на метр: 60
Длина хода: S
Длина цепи = S/2 + K

R015018028038048
H42486888108
D4040506070
K8090125155185

Необходимая высота HF = H + 5 мм (при весе кабелей 0,1 кг/м) При невозможности соблюдения этих условий просим связаться с нами.

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием
Рекомендуется использовать серию 04 если: Не рекомендуется использовать серию 04 если:
  • требуется тихий ход
  • выгодная цена
  • не требуется открывание звеньев
  • необходим малый радиус изгиба
  • требуется открывание звеньев (Серия 047 Zipper)
  • требуется быстрая установка кабелей с разъемами (Серия E04 Easy) Chain®
  • необходима большая длина без поддержки (Серия E2 mini)
  • необходима цепь с открываемыми звеньями (Серия E2 mini)
Крепежные элементы

Комплект крепежного элемента

Крепежный элемент, состоящий из одной части - фиксированное положение

Коррозионностойкий

Доступно в готовом виде

Возможна установка как с внутренней, так и с внешней стороны
