Система E2

Серия 08

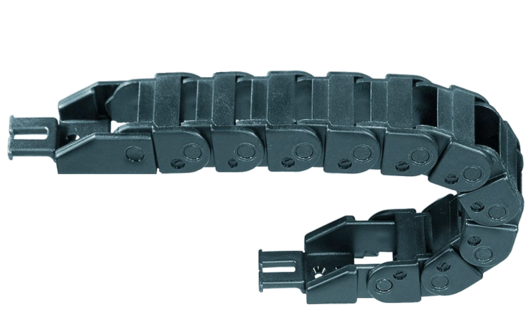

Серия 08 E2 "micro"

Маленький шаг для тихого плавного хода, высокая жесткость при кручении, выгодная цена, устойчивость к загрязнению, крепежные элементы с усиками для фиксации кабелей, состоит из одной части


Поставляемая ширина Bi: 10 до 50 мм Поставляемый радиус изгиба R: 25, 28, 38, 48 мм Шаг: 20 мм/звено = 50 звеньев/м Радиус 025 только для Артикля 08.10
A1=подвижный конец, A2=фиксированный конец Шаг: 20 мм Звенья/м: 50 Длина хода: S Длина цепи = S/2 + K

R	025*	028	038	048
H	70	76	96	116
D	57	60	70	80
K	120	130	160	190

* Необходимая высота HF = H + 15 мм (при весе кабелей 0,3 кг/м) При невозможности соблюдения этих условий просим связаться с нами.

** Расчетная длина соответствует длине цепи без крепежных элементов.

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию 08 если:	Не рекомендуется использовать серию 08 если:
требуется плавный ход выгодная цена необходимы различные варианты установки (Quicksnap, Quickfix,.....) требуется устойчивость при скручивании	требуется открывание звеньев (Серия 09 Zipper Серия B09 E2 micro) необходима быстрая установка кабелей с разъемами (Серия E08 Easy Chain®)
