Система E2

Серия 05

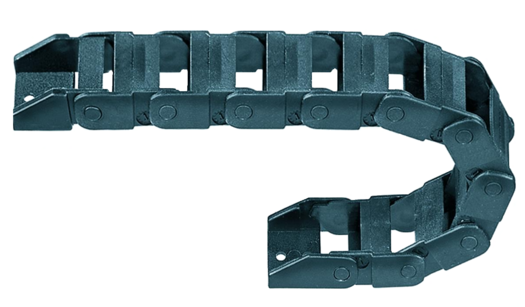

Серия 05 E2 "micro"

Благодаря малому весу идеально подходит для инертных систем, iF-Design Award, состоит из одной части, не открывающаяся кабельная цепь®, открываемые серии: 07 Zipper и легко заполняемая E06 Easy Chain®

Поставляемая внутренняя ширина Bi: 6 до 64 мм
Поставляемый радиус изгиба R: 18, 28, 38 мм
Шаг: 20 мм/звено = 50 звеньев/м

A1=подвижный конец, A2=фиксированный конец
Шаг: 20 мм
Звеньев/м: 50
Длина хода: S
Длина цепи = S/2 + K

R	018	028	038
H	50	70	90
D	40	50	60
K	100	140	160

* Необходимая высота HF = H + 10 мм (при весе кабелей 0,2 кг/м) При невозможности соблюдения этих условий просим связаться с нами.

** Расчетная длина соответствует длине цепи без крепежных элементов.

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию 05 если:	Не рекомендуется использовать серию 05 если:
требуется малый вес требуется самая маленькая высота и ширина выгодная цена	требуется высокая жесткость (Серия 06 E2 micro) необходимо открывание звеньев (Серия 07 Zipper) требуется быстрая установка кабелей с разъемами (Серия E06 Easy Chain®)
