Система E2

Серия B07

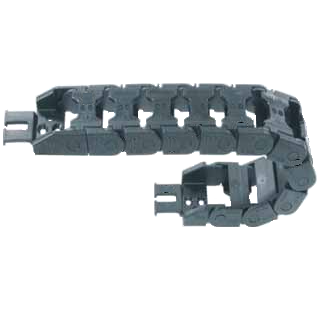

E2 "micro", Серия B07 - Кабельные цепи, открывание по наружному радиусу, малый шаг для плавного хода, высокое ускорение


Поставляемая внутренняя ширина Bi: 16 до 40 мм Поставляемый радиус изгиба R: 18, 28, 38 мм Шаг: 20 мм/звено = 50 звеньев/м
A1=подвижный конец, A2=фиксированный конец Шаг: 20 мм Звенья/m: 50 Длина хода: S Длина цепи = S/2 + K

R	018	028	038
H	52	72	92
D	45	55	65
K	100	140	160

Необходимая высота HF = H + 10 мм (при весе кабелей 0,2 кг/м) При невозможности соблюдения этих условий просим связаться с нами.

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания

FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию B07 E2 "micro" если:	Не рекомендуется использовать серию B07 E2 "micro" если:
требуется плавный ход выгодная цена необходимы различные варианты установки (Quicksnap, Quickfix,.....) требуется жесткость при скручивании	не требуется открывание звеньев (Серия 06 E2 micro, Серия E06 Easy Chain®) необходимо быстро открыть закрытую цепь (Серия R07 Zipper)
