Система E2

Серия 06

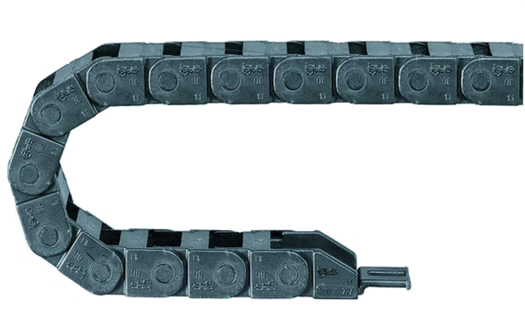

Baureihe 06

Серия 06 E2 "micro"

Высокая жесткость при скручивании, выгодная цена, устойчивый к загрязнению, крепежный элемент с усиками для крепления кабелей, легко заполняемый вариант


Поставляемая внутренняя ширина Bi: 6 до 64 мм
Поставляемый радиус изгиба R: 18, 28, 38 мм
Шаг: 20 мм/звено = 50 звеньев/м

A1=подвижный конец, A2=фиксированный конец
Шаг: 20 мм
Звенья/м: 50
Длина хода: S
Длина цепи = S/2 + K




R018028038
H527292
D455565
K100140160

* Необходимая высота HF = H + 10 мм (при весе кабелей 0,2 кг/м) При невозможности соблюдения этих условий просим связаться с нами.

** Расчетная длина соответствует длине цепи без крепежных элементов.

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием
Рекомендуется использовать серию 06 если: Не рекомендуется использовать серию 06 если:
  • высокая жесткость при кручении
  • выгодная цена
  • требуются различные варианты установки или монтажа (Quicksnap, Quickfix,.....)
  •  необходимо открывание звеньев (Серия 07 Zipper Серия E06 Easy Chain®)
  • требуется быстрая установка кабелей с разъемами (Серия 07 Zipper)
  • необходим плавный ход (Серия 045 E2 micro)
Крепежные элементы

Крепежный элемент, состоящий из одной части - фиксированное положение

Коррозионностойкий

Доступно в готовом виде

Возможна внутренняя, внешняя установка

Поставка с/без усиков
